در بخش صنعتی، این ترانسفورماتورهای خشک SGOB 80kva با راندمان بالا، نقشی حیاتی در اتوماسیون ماشینآلات و فرآیند ایفا میکنند و عملکرد روان تجهیزات و سیستمهای سنگین را تضمین میکنند. توانایی آنها در تحمل بارهای با توان بالا، آنها را برای کاربردهایی مانند تولید، معدن و تولید انرژی، که در آن قابلیت اطمینان و کارایی در اولویت هستند، ایده آل می کند. ساختار خشک این ترانسفورماتورها خطر نشت روغن و آتش سوزی را از بین می برد و ایمنی را افزایش می دهد و زمان خرابی را کاهش می دهد.
ترانسفورماتور خشک SGOB 80kva یک جزء محوری در صنعت برق است که به عنوان یک پیوند حیاتی در توزیع و استفاده از انرژی الکتریکی در بخشهای مختلف عمل میکند. این ترانسفورماتور با ظرفیت توان نامی 80 کیلو ولت آمپر (kva)، برای پاسخگویی به نیازهای مختلف برق کاربردهای صنعتی، تجاری و مسکونی طراحی شده است.
علاوه بر این، صنعت ترانسفورماتور خشک 80kva با راندمان بالا SGOB به طور مداوم در حال تکامل است که توسط پیشرفتهای فناوری و علم مواد هدایت میشود. سازندگان در تحقیق و توسعه سرمایه گذاری می کنند تا کارایی، دوام و ویژگی های ایمنی ترانسفورماتور را افزایش دهند. این شامل استفاده از مواد پیشرفته مانند رزین اپوکسی و فولاد سیلیکونی برای بهبود عملکرد حرارتی و الکتریکی ترانسفورماتور است.
علاوه بر این، صنعت بر سفارشی سازی و انعطاف پذیری برای پاسخگویی به نیازهای انرژی منحصر به فرد برنامه های مختلف تمرکز دارد. سازندگان طیف وسیعی از گزینهها، از جمله سطوح مختلف ولتاژ، اتصالات ورودی و خروجی و تنظیمات نصب را ارائه میکنند که به کاربران نهایی اجازه میدهد تا ترانسفورماتورها را بر اساس نیازهای خاص خود تنظیم کنند.
انطباق با مقررات یکی دیگر از جنبه های مهم صنعت ترانسفورماتور خشک SGOB 80kva است. تولیدکنندگان باید از استانداردهای ایمنی و عملکرد دقیق تعیین شده توسط نهادهای نظارتی برای اطمینان از قابلیت اطمینان و ایمنی ترانسفورماتور پیروی کنند. این شامل انجام فرآیندهای آزمایش و صدور گواهینامه دقیق برای تأیید انطباق ترانسفورماتورها با استانداردها و مقررات صنعت است.
کجا هستندترانسفورماتور نوع خشک 80kva استفاده شده است؟
در بخش صنعتی، ترانسفورماتورهای خشک SGOB 80kva نقشی حیاتی در اتوماسیون ماشینآلات و فرآیند ایفا میکنند و عملکرد روان تجهیزات و سیستمهای سنگین را تضمین میکنند. توانایی آنها در تحمل بارهای با توان بالا، آنها را برای کاربردهایی مانند تولید، معدن و تولید انرژی، که در آن قابلیت اطمینان و کارایی در اولویت هستند، ایده آل می کند. ساختار خشک این ترانسفورماتورها خطر نشت روغن و آتش سوزی را از بین می برد و ایمنی را افزایش می دهد و زمان خرابی را کاهش می دهد.
در بخش تجاری، ترانسفورماتورهای خشک 80kva SGOB برای تامین انرژی عملیات های مختلف تجاری، از جمله خرده فروشی، ساختمان های اداری، و امکانات بهداشتی ضروری هستند. طراحی جمع و جور و سهولت نصب آنها را برای قرار دادن در فضاهای تنگ ایده آل می کند و اختلال در هنگام نصب و نگهداری را به حداقل می رساند. عملکرد کارآمد انرژی ترانسفورماتورها همچنین به صرفه جویی در هزینه و پایداری محیطی کمک می کند و با تمرکز فزاینده صنعت بر راه حل های انرژی سبز همسو می شود.
کاربردهای مسکونی نیز از تطبیق پذیری و قابلیت اطمینان ترانسفورماتورهای خشک 80kva بهره می برند. در خانهها و آپارتمانها، این ترانسفورماتورها منبع تغذیه پایدار و ایمن برای وسایل و سیستمهای مختلف را فراهم میکنند و از بیوقفه بودن فعالیتهای روزمره زندگی اطمینان میدهند. توانایی آنها در تحمل بارهای مختلف و انطباق با نیازهای اوج قدرت، آنها را به انتخابی مطمئن برای خانوارهای مدرن تبدیل می کند.
ویژگی های محصول
ترانسفورماتور توزیع برق نوع خشک 80kva ما توسط شرکت Shanghai Industrial Transformer Co., Ltd. تولید و با همکاری موسسه تحقیقاتی ترانسفورماتور Shenyang با معرفی فناوری پیشرفته خارجی توسعه و طراحی شده است. شاخص قابلیت اطمینان محصول به سطح پیشرفته بین المللی رسیده است.
ترانسفورماتور خشک SGOB 80kva ایمن، ضد شعله و ضد حریق، بدون آلودگی است و می تواند مستقیماً در مرکز بار نصب شود. بدون نیاز به تعمیر و نگهداری، نصب آسان، هزینه عملیاتی جامع کم، تلفات کم، عملکرد ضد رطوبت خوب، می تواند به طور معمول در رطوبت 100٪ کار کند و پس از خاموش شدن می تواند بدون خشک شدن از قبل مورد بهره برداری قرار گیرد. دارای تخلیه جزئی کم، صدای کم، عملکرد اتلاف حرارت قوی است و می تواند در شرایط خنک کننده هوای اجباری با بار نامی 150 درصد کار کند.
ترانسفورماتور خشک SGOB 80kva اکنون به طور گسترده در ساختمان های مرتفع، مراکز تجاری، فرودگاه ها، ایستگاه ها، اسکله ها، متروها، کارخانه ها، ایستگاه های توزیع زیرزمینی، سکوهای حفاری نفت دریایی، نیروگاه ها و سایر مکان ها با محیط های سخت و شرایط استفاده استفاده می شود.
مواد و ویژگی های اصلی

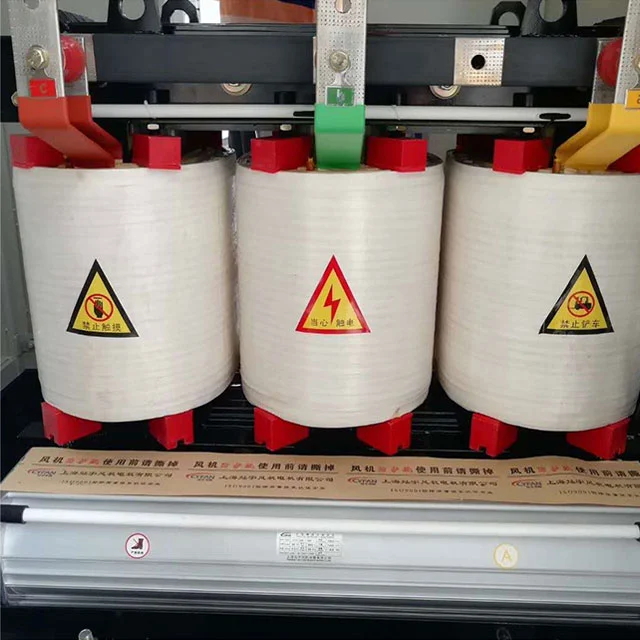

سیمپیچ از سیم مسی عایقشده با کلاس F به عنوان رسانا و فیبر شیشه و مواد کامپوزیت رزین اپوکسی به عنوان عایق استفاده میکند. ضریب انبساط آن نزدیک به رسانای مسی است و مقاومت خوبی در برابر ضربه، مقاومت در برابر تغییر دما و مقاومت در برابر ترک دارد. تمامی اجزای الیاف شیشه و رزین اپوکسی خود خاموش شونده بوده و به سوختن ادامه نمی دهند. در عین حال، سیم پیچ فشار قوی با رزین اپوکسی در حالت خلاء 1 بار ریخته گری می شود و هیچ حبابی در داخل سیم پیچ وجود ندارد و اطمینان حاصل می شود که تخلیه جزئی سیم پیچ کم است. در عین حال، تلفات ترانسفورماتور به طور موثر کاهش می یابد.
هسته آهنی ترانسفورماتور از سری 30EH120 ورق های فولادی سیلیکونی نورد سرد با نفوذپذیری بالا با جهت دانه بندی منظم وارداتی از Nippon Steel ژاپن با اتصالات 45 درجه تمام اریب و انباشته گام به گام چهار سطح ساخته شده است. سطح هسته آهنی برای جلوگیری از رطوبت و زنگ زدگی با رنگ رزین عایق آب بندی شده و دو گیره و بست دارای لایه های محافظ ضد خوردگی می باشند. کل هسته آهنی از ساختار یوک آهنی غیر انباشته و صفحه کششی فولادی استفاده می کند که به طور موثری از دست دادن بدون بار، جریان بدون بار و نویز هسته آهن را کاهش می دهد.
برای سیم پیچ های ولتاژ پایین و جریان بالا، استرس اتصال کوتاه در هنگام اتصال کوتاه زیاد است و تعداد چرخش های ولتاژ پایین کم است. هرچه جریان ولتاژ پایین بزرگتر باشد، هنگام استفاده از نوع سیم پیچی، مشکل چرخش های آمپر ناپایدار برجسته تر خواهد بود. مشکل اتلاف گرما نیز باید در نظر گرفته شود. در این زمان استفاده از سیم پیچ فویل برای ولتاژ پایین بهتر می تواند مشکلات فوق را حل کند. اول از همه، محصولات فویل دارای پیچ های محوری و زوایای مارپیچ سیم پیچ محوری نیستند. چرخش آمپر سیم پیچ های ولتاژ بالا و پایین متعادل است و تنش محوری ترانسفورماتور در هنگام اتصال کوتاه کم است. ثانیاً به دلیل عایق نازک آن، کانال های هوای چند لایه را می توان به میل خود در فرآیند تنظیم کرد و مشکل اتلاف گرما نیز بهتر حل می شود. جوش داخلی سیم پیچ از جوشکاری محافظ زنون در دستگاه سیم پیچ فویل کاملاً اتوماتیک استفاده می کند که دارای دقت بالا، مقاومت در برابر جوش کم و بدون فرآیند جوشکاری خارجی است. بین لایه های سیم پیچ از عایق DMD استفاده می شود و انتهای آن پس از سیم پیچی با رزین آب بندی و پخت می شود.

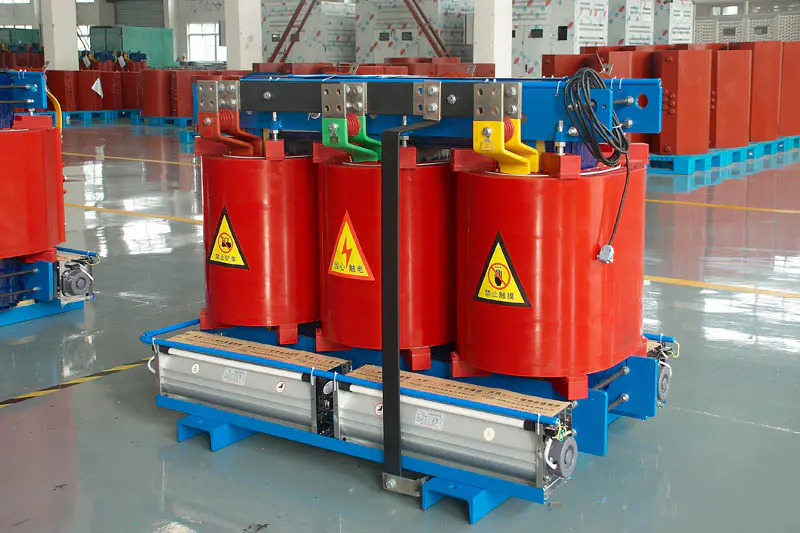

فن خنک کننده با جریان متقاطع پذیرفته شده است که دارای ویژگی های نویز کم، فشار باد زیاد، ظاهر زیبا و غیره است و ظرفیت اضافه بار ترانسفورماتور را افزایش می دهد. کنترل دما از یک کنترل کننده دما هوشمند برای بهبود ایمنی و قابلیت اطمینان عملیات ترانسفورماتور استفاده می کند.
توضیحات محصول

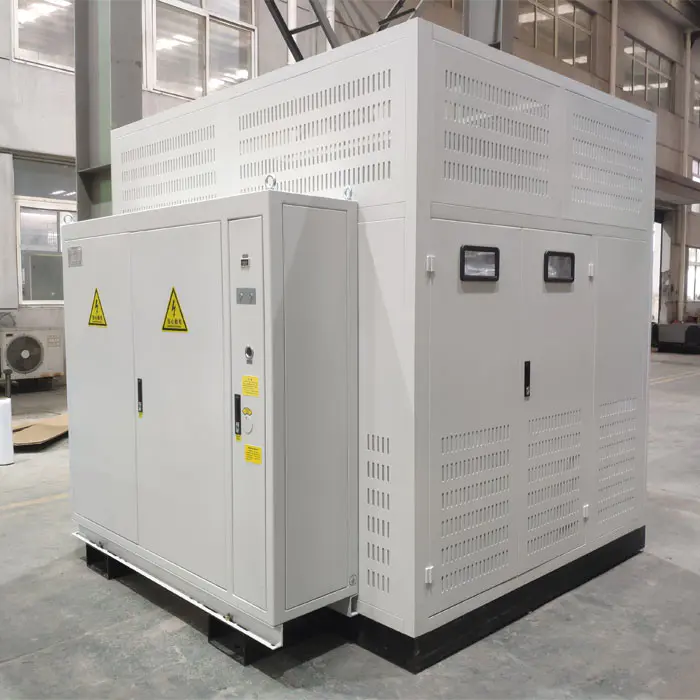

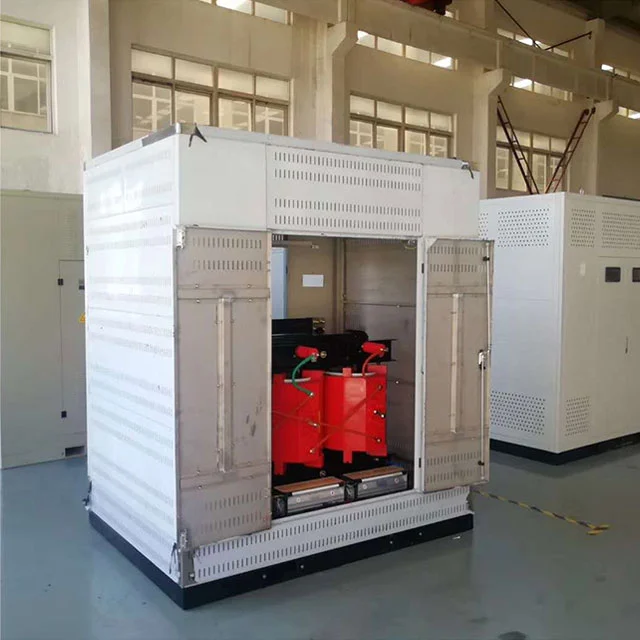

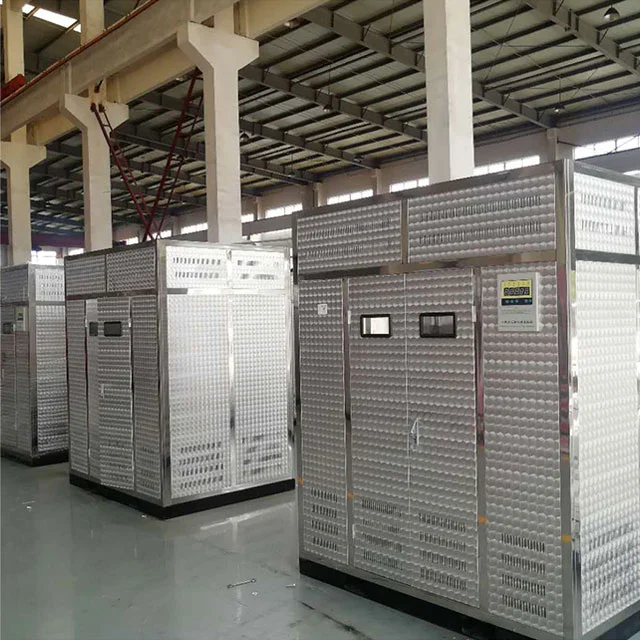

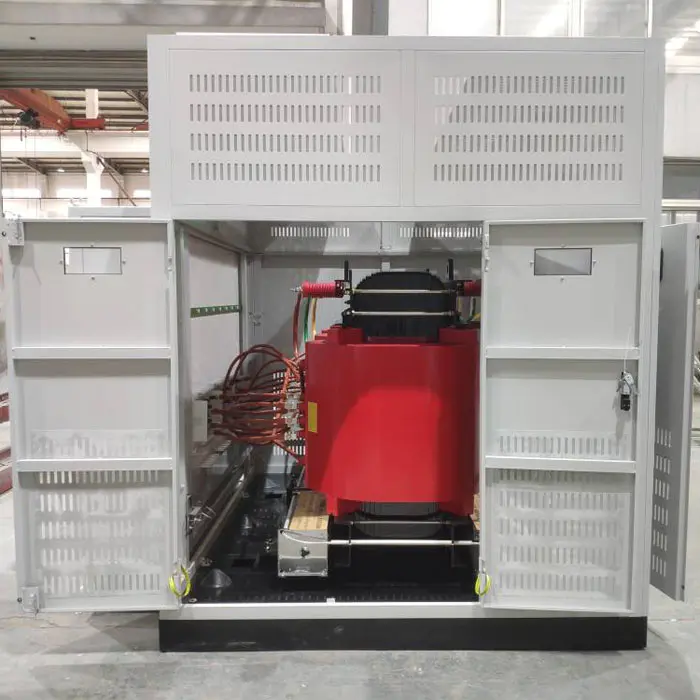

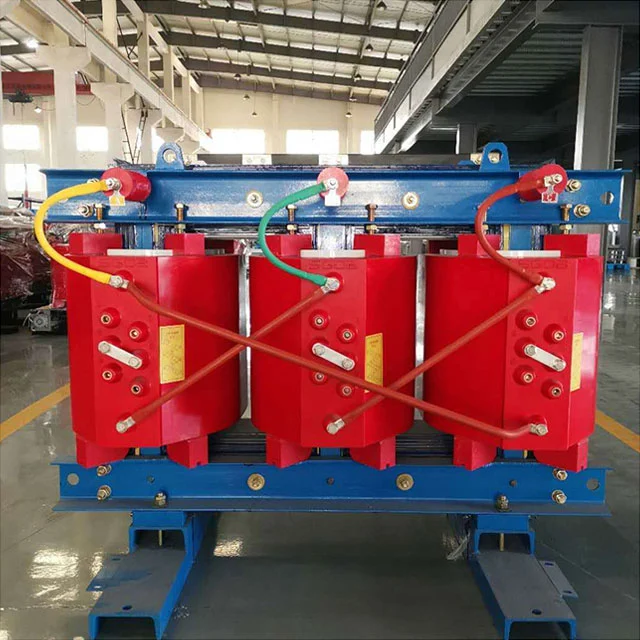

این ترانسفورماتور نوع خشک با عایق رزین اپوکسی 80 کیلو ولتی محصولی بسیار ایمن است. می توان آن را به طور مستقیم در مرکز بار نصب کرد. در محیط با رطوبت 100% بدون خشک کردن به خوبی کار می کند. به طور گسترده ای در زمینه ساخت و ساز، مرکز تجاری، فرودگاه، ایستگاه، بندر، مترو، کارخانه، ایستگاه توزیع برق زیرزمینی، سکوی حفاری نفت دریایی، نیروگاه و غیره استفاده شده است.
ویژگی های محصول
● مقاوم در برابر آتش
● مقاومت در برابر رطوبت
● نگهداری و نصب آسان
● خوب دویدن در شرایط محیطی سخت
● محصول غیر آلاینده
● تلفات کم در طول عملیات جامع
پارامترها
| مدل | بدون از دست دادن بار (W) |
از دست دادن بار (120%) |
انحراف پذیری (%) |
NOLOAD CURRENT (%) |
سطح سر و صدا (Lpa) دسی بل |
وزن (کیلوگرم) |
| SC(B)10-30/10 | 205 | 750 | 4 | 2.3 | 57 | 290 |
| SC(B)10-50/10 | 285 | 1060 | 2.2 | 57 | 360 | |
| SC(B)10-80/10 | 380 | 1460 | 1.7 | 59 | 590 | |
| SC(B)10-100/10 | 410 | 1670 | 1.7 | 59 | 640 | |
| SC(B)10-125/10 | 470 | 1960 | 1.5 | 60 | 670 | |
| SC(B)10-160/10 | 550 | 2250 | 1.5 | 60 | 870 | |
| SC(B)10-200/10 | 650 | 2680 | 1.3 | 61 | 1040 | |
| SC(B)10-250/10 | 740 | 2920 | 1.3 | 61 | 1220 | |
| SC(B)10-315/10 | 880 | 3670 | 1.1 | 63 | 1470 | |
| SC(B)10-400/10 | 1000 | 4220 | 1.1 | 63 | 1760 | |
| SC(B)10-500/10 | 1180 | 5170 | 1.1 | 64 | 2050 | |
| SC(B)10-630/10 | 1300 | 6310 | 6 | 0.9 | 65 | 2360 |
| SC(B)10-800/10 | 1540 | 7360 | 0.9 | 65 | 2730 | |
| SC(B)10-1000/10 | 1750 | 8610 | 0.9 | 65 | 3270 | |
| SC(B)10-1250/10 | 2030 | 10260 | 0.9 | 67 | 3840 | |
| SC(B)10-1600/10 | 2700 | 12400 | 0.9 | 68 | 4920 | |
| SC(B)10-2000/10 | 3000 | 15300 | 0.7 | 70 | 5780 | |
| SC(B)10-2500/10 | 3500 | 18180 | 0.7 | 71 | 6600 | |
| SC(B)10-3150/10 | 4000 | 18800 | 0.5 | 71 | 7800 | |
| SC(B)10-4000/10 | 4700 | 22000 | 0.5 | 76 | 10000 |

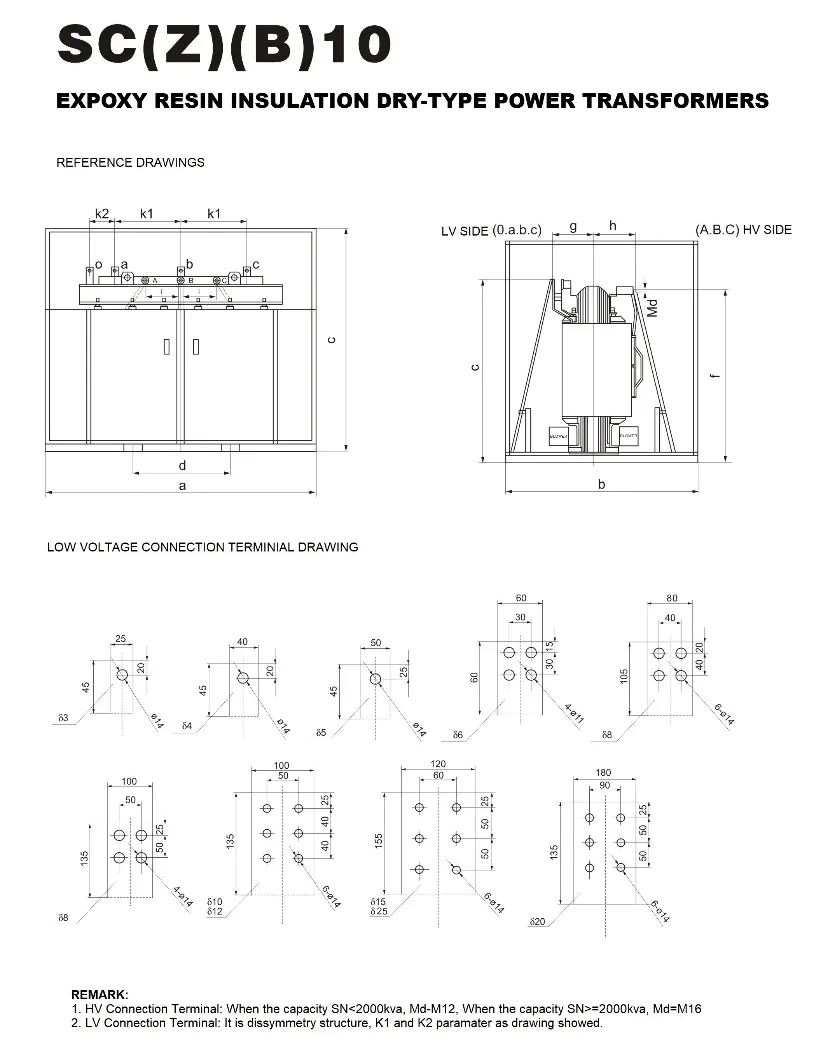

| مدل | DIMENSION (میلی متر) | |||||||||
| a | b | c | d | e | f | g | h | K1 | K2 | |
| SC(Z)(B) 10-30/10 | 1120 | 850 | 1100 | 400 | 750 | 640 | 290 | 260 | 270 | 135 |
| SC(Z)(B) 10-50/10 | 1170 | 850 | 1160 | 400 | 810 | 700 | 310 | 270 | 290 | 145 |
| SC(Z)(B)10-80/10 | 1210 | 900 | 1240 | 450 | 890 | 760 | 320 | 280 | 290 | 145 |
| SC(Z)(B)10-100/10 | 1240 | 900 | 1280 | 450 | 940 | 880 | 320 | 275 | 295 | 142.5 |
| SC(Z)(B)10-125/10 | 1270 | 950 | 1330 | 550 | 980 | 920 | 325 | 280 | 310 | 155 |
| SC(Z)(B)10-160/10 | 1310 | 1100 | 1360 | 550 | 1010 | 960 | 305 | 260 | 315 | 157.5 |
| SC(Z)(B)10-200/10 | 1350 | 1140 | 1400 | 660 | 1050 | 980 | 310 | 265 | 340 | 170 |
| SC(Z)(B)10-250/10 | 1420 | 1210 | 1430 | 660 | 1075 | 1010 | 300 | 255 | 355 | 177.5 |
| SC(Z)(B)10-315/10 | 1460 | 1250 | 1460 | 660 | 1100 | 1050 | 305 | 260 | 365 | 182.5 |
| SC(Z)(B)10-400/10 | 1520 | 1280 | 1520 | 660 | 1165 | 1090 | 315 | 270 | 375 | 187.5 |
| SC(Z)(B)10-500/10 | 1530 | 1320 | 1580 | 660 | 1205 | 1150 | 320 | 275 | 385 | 182.5 |
| SC(Z)(B)10-630/10 | 1670 | 1350 | 1630 | 660 | 1280 | 1200 | 325 | 280 | 430 | 215 |
| SC(Z)(B)10-800/10 | 1680 | 1350 | 1650 | 820 | 1300 | 1220 | 340 | 295 | 445 | 222.5 |
| SC(Z)(B)10-1000/10 | 1770 | 1420 | 1750 | 820 | 1390 | 1310 | 345 | 300 | 465 | 232.5 |
| SC(Z)(B)10-1250/10 | 1880 | 1530 | 1790 | 820 | 1430 | 1350 | 355 | 310 | 485 | 242.5 |
| SC(Z)(B)10-1600/10 | 1960 | 1530 | 1860 | 1070 | 1520 | 1420 | 375 | 330 | 510 | 255 |
| SC(Z)(B)10-2000/10 | 2000 | 1620 | 1960 | 1070 | 1600 | 1500 | 395 | 350 | 510 | 255 |
| SC(Z)(B)10-2500/10 | 2100 | 1680 | 2040 | 1070 | 1680 | 1560 | 425 | 380 | 550 | 275 |
| SC(Z)(B)10-3150/10 | 2240 | 1750 | 2150 | 1070 | 1800 | 1660 | 460 | 410 | 580 | 290 |
| SC(Z)(B) 10-4000/10 | 2370 | 1840 | 2310 | 1070 | 1960 | 1800 | 500 | 450 | 630 | 315 |
| مدل | ظرفیت (KVA) | طول (MM) |
WIDTH (میلی متر) | HEIGHT (MM) |
طولی (میلی متر) | افقی (MM) | وزن (کیلوگرم) |
| SC(Z)(B) 10-30/10 | 30 | 770 | 500 | 750 | 400 | 450 | 285 |
| SC(Z)(B) 10-50/10 | 50 | 820 | 500 | 810 | 400 | 450 | 330 |
| SC(Z)(B)10-80/10 | 80 | 860 | 550 | 890 | 450 | 500 | 465 |
| SC(Z)(B)10-100/10 | 100 | 890 | 650 | 940 | 450 | 600 | 530 |
| SC(Z)(B)10-125/10 | 125 | 920 | 650 | 980 | 550 | 600 | 640 |
| SC(Z)(B)10-160/10 | 160 | 960 | 800 | 1010 | 550 | 750 | 760 |
| SC(Z)(B)10-200/10 | 200 | 1000 | 800 | 1050 | 660 | 750 | 905 |
| SC(Z)(B)10-250/10 | 250 | 1070 | 900 | 1075 | 660 | 850 | 1085 |
| SC(Z)(B)10-315/10 | 315 | 1110 | 900 | 1100 | 660 | 850 | 1175 |
| SC(Z)(B)10-400/10 | 400 | 1170 | 900 | 1165 | 660 | 850 | 1460 |
| SC(Z)(B) 10-500/10 | 500 | 1180 | 970 | 1205 | 660 | 920 | 1670 |
| SC(Z)(B) 10-630/10 | 630 | 1320 | 1000 | 1280 | 660 | 950 | 1890 |
| SC(Z)(B)10-800/10 | 800 | 1325 | 1000 | 1300 | 820 | 950 | 2320 |
| SC(Z)(B)10-1000/10 | 1000 | 1420 | 1180 | 1390 | 820 | 950 | 2800 |
| SC(Z)(B)10-1250/10 | 1250 | 1530 | 1320 | 1430 | 820 | 1270 | 3255 |
| SC(Z)(B)10-1600/10 | 1600 | 1610 | 1320 | 1520 | 1070 | 1270 | 4115 |
| SC(Z)(B) 10-2000/10 | 2000 | 1650 | 1500 | 1600 | 1070 | 1450 | 4690 |
| SC(Z)(B)10-2500/10 | 2500 | 1750 | 1550 | 1680 | 1070 | 1500 | 5620 |
| SC(Z)(B) 10-3150/10 | 3150 | 1890 | 1550 | 1800 | 1070 | 1500 | 6850 |
| SC(Z)(B) 10-4000/10 | 4000 | 2020 | 1630 | 1960 | 1070 | 1580 | 8110 |
مشخصات برند
Shanghai Industry Transformers Co., Ltd (SGOB) یک تامین کننده کامل تجهیزات توزیع برق است. محصولات ما عبارتند از:
● ترانسفورماتورهای روغنی
● ترانسفورماتورهای روغنی 35 کیلوولت
● ترانسفورماتورهای قدرت نوع خشک عایق رزین اکساکسی
● ترانسفورماتورهای توزیع آلیاژ آمورف
● ترانسفورماتورهای فتوولتائیک
● ترانسفورماتورهای قدرت باد
● ترانسفورماتورهای پست جعبه ای

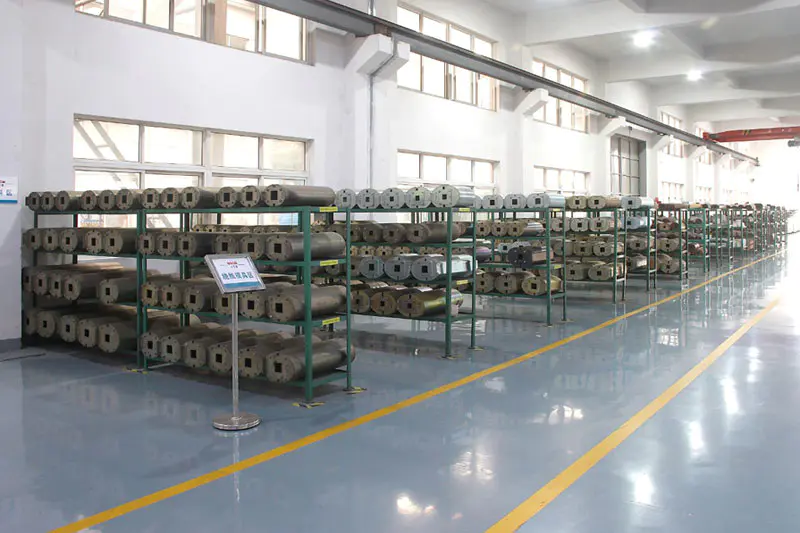

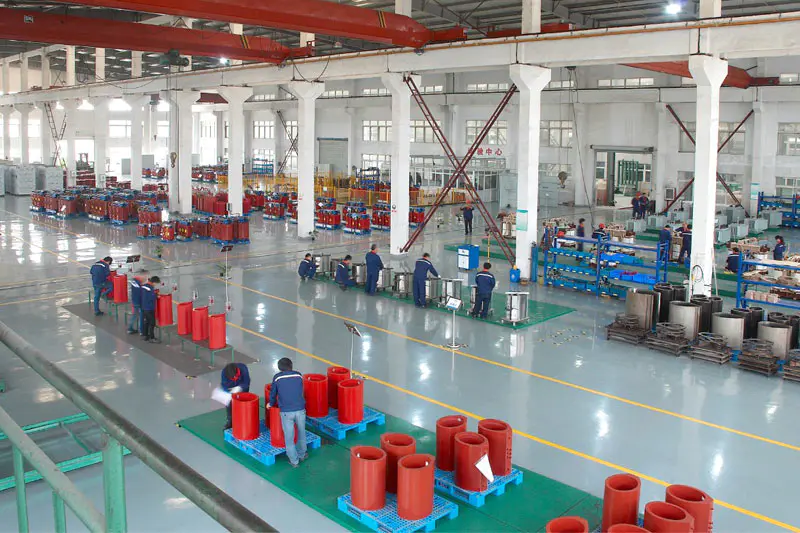

شرکت ما در سال 2007 تاسیس شد و امروزه دارای یک کارگاه 40000 متر مربعی و بیش از 200 کارمند است. محصولات ما به طور گسترده در طیف گسترده ای از صنایع مانند تولید و توزیع برق، تولید زغال سنگ، متالورژی، نفت و گاز، مواد شیمیایی، ساخت و ساز، بنادر، فرودگاه ها، زیرساخت های راه آهن و شهرداری استفاده می شود.
ما همچنین تجهیزات مرتبط مانند کابینتها و محفظههای الکتریکی، جعبههای سوئیچگیر را تولید میکنیم. در حال حاضر، ما در حال گسترش خط تولید خود به سایر حوزههای مرتبط با قدرت مانند اتصالات انقباض داغ، کابلهای الکتریکی و تجهیزات مکانیکی مرتبط و غیره هستیم. هدف ما ایجاد یک پلتفرم تامین تجهیزات الکتریکی و قطعات یک مرحلهای برای پایگاه مشتریان جهانی خود است.
ما برای ارائه محصولات با بالاترین کیفیت به سیستم کنترل کیفیت دقیق خود متکی هستیم. از 200 کارمند ما، 46 نفر مهندس هستند. سیستم کیفیت ما شامل شرایط زیر است:
● مرکز ملی نظارت بر کیفیت ترانسفورماتور چین
● سیستم مدیریت کیفیت ISO-9001:2008
● سیستم مدیریت زیست محیطی ISO-14001:2004
● سیستم ایمنی و بهداشت OHSMS18000
اختراعات ما:

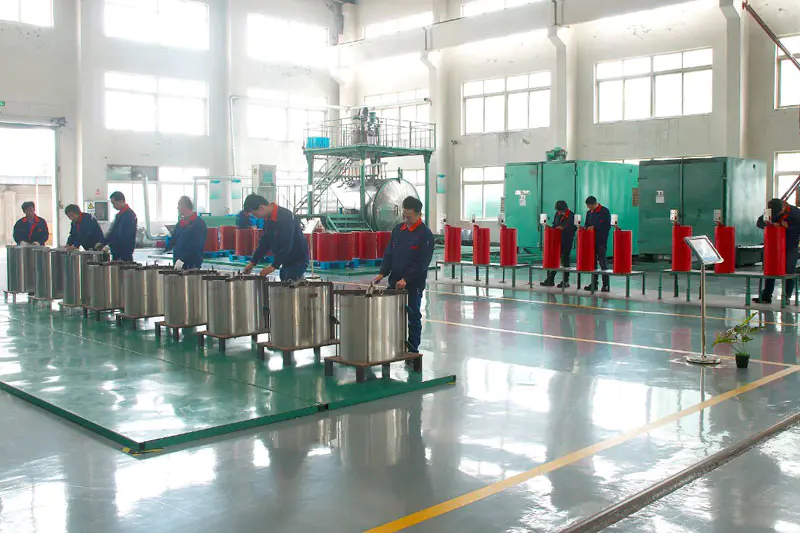

قابلیت های تولید و تست کیفیت ما عبارتند از:
● سیم پیچی فویل اتوماتیک
● ورق و برش استیل سیلیکونی دیجیتال
● فر خشک کن و خط لاک تمام اتوماتیک خلاء
● تستر ترشح جزئی HAEFLY
● قدرت آنالایزر HAEFLY
● آنالایزر هارمونیک HAEFLY
نتیجه محصولی برتر با راندمان بالا، اتلاف توان کمتر و نویز کم برای به حداکثر رساندن سرمایه گذاری زیرساخت شما است.
