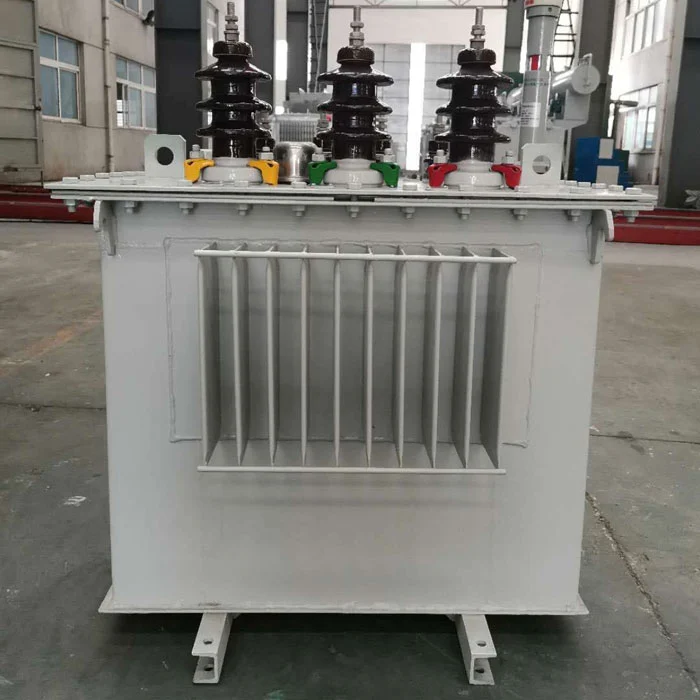

ترانسفورماتور توزیع 100 کیلو ولت آمپر اتلاف حرارت موثر SGOB صادرات عرضه چین برای کنترل حرارتی پایدار تحت بار مداوم مهندسی شده است. با خنک کننده گردش روغن بهینه و هسته فولادی سیلیکونی کم تلفات، مدیریت حرارت کارآمد، کاهش اتلاف انرژی و عملکرد قابل اعتماد برای شبکه های برق تجاری و صنعتی را تضمین می کند.
SGOBترانسفورماتور توزیع موثر 100 کیلو ولت آمپر گرما صادرکننده با طرز فکر عملی عملیات میدانی مهندسی شده است که بر رفتار دما، سازگاری بار و پایداری چرخه طولانی به جای داده های عملکرد فقط آزمایشگاهی تأکید دارد.
در بسیاری از ترانسفورماتورهای توزیع استاندارد، گرما عمدتاً از طریق همرفت روغن پایه بدون مسیرهای جریان داخلی بهینه مدیریت می شود. این اغلب منجر به افزایش موضعی دما تحت بار مداوم می شود.
SGOB این را با تمرکز بر بهینه سازی مسیر گرما بهبود می بخشد:
- کاهش مناطق نفتی راکد در ساختار مخزن
- جریان روغن جهت داخل کانال های سیم پیچ را افزایش می دهد
- راندمان انتقال حرارت سیم پیچ به روغن را بهبود می بخشد
- تشکیل هات اسپات را تحت بار طولانی مدت کنترل می کند
- منحنی افزایش دما را به جای کنترل کوتاه مدت اوج تثبیت می کند
در مقایسه با مدلهای معمولی، بهبود کلیدی «خنک کردن بیشتر» نیست، بلکه توزیع حرارتی کنترلشدهتر است.
ترانسفورماتور توزیع 100 کیلو ولت آمپر اتلاف حرارت موثر SGOB بر اساس محیط های نصب واقعی مانند ساختمان های تجاری، کارخانه های کوچک و پست های فضای باز طراحی شده است.
نکات برجسته سازه:
- پشتیبانی سیم پیچ تقویت شده برای کاهش تغییر شکل تحت انبساط حرارتی
- فاصله سیم پیچ بهینه برای بهبود نفوذ روغن
- سیستم قفل مکانیکی برای کاهش جابجایی ناشی از ارتعاش
- ساختار مخزن برای گردش همرفت ثابت طراحی شده است
- بهبود پایداری آب بندی برای جلوگیری از پیری حرارتی ناشی از رطوبت
این ساختار به جای عملکرد آزمون کوتاه مدت، قابلیت اطمینان میدان بلند مدت را هدف قرار می دهد.
SGOB به جای افزایش ظرفیت خنک کننده، گرما را در منبع تولید کاهش می دهد.
رویکرد مهندسی:
- فولاد سیلیکونی با نفوذپذیری بالا تلفات جریان مغناطیسی را کاهش می دهد
- طرح سیم پیچ مسی حرارت مقاومت را به حداقل می رساند
- ساختار هسته مرحله ای تعادل توزیع شار را بهبود می بخشد
- کاهش گرمایش هارمونیک تحت شرایط بار متغیر
- کاهش تلفات جریان گردابی از طریق پردازش لمینیت بهینه
این استراتژی «ابتدا گرما را کاهش دهید، سپس پراکنده کنید» راندمان را به طور مؤثرتری نسبت به ارتقاء فقط خنک کننده بهبود می بخشد.
در مقایسه با ترانسفورماتورهای تهویه شده معمولی یا خشک، غوطه وری روغن مزایای حرارتی واضحی را به همراه دارد:
مزایای سیستم غوطه ور در روغن SGOB:
- روغن هم به عنوان عایق و هم به عنوان وسیله انتقال حرارت عمل می کند
- انتشار سریعتر گرما در مقایسه با سیستم های خنک کننده هوا
- دمای پایدارتر تحت سیکل های بار اوج
- تحمل اضافه بار بهتر در تقاضای بالا در کوتاه مدت
- خطر کمتر خرابی عایق به دلیل افزایش دما
این امر آن را برای محیط های بار ناپایدار یا نوسانی مناسب تر می کند.
مهندسی مواد نقش کلیدی در عملکرد اتلاف حرارت دارد:
- مواد هسته: فولاد سیلیکونی دانه گرا کم تلفات
- هادی: مس بدون اکسیژن با مقاومت پایدار در برابر حرارت
- عایق: سیستم کامپوزیت کاغذ روغنی با استقامت حرارتی
- آب بندی: لاستیک ضد پیری برای حفظ ثبات فشار داخلی
- فولاد ساختاری: بدنه مخزن تقویت شده برای تعادل حرارت و فشار
همه مواد از طریق بازرسی ورودی مطابق با کنترل سیستم ISO9001 تأیید می شوند.
| مدل | ظرفیت (کیلو ولت آمپر) | HV (kV) | LV (کیلو ولت) | تلفات بدون بار (کیلووات) | امپدانس (%) | وزن (کیلوگرم) | ابعاد (میلی متر) |
| S11-M-50/10 | 50 | 6-20 | 0.4 | 0.13 | 4 | 420 | 800×490×1000 |
| S11-M-80/10 | 80 | 6-20 | 0.4 | 0.18 | 4 | 540 | 870×510×1130 |
| S11-M-100/10 | 100 | 6-20 | 0.4 | 0.20 | 4 | 605 | 890×520×1140 |
| S11-M-160/10 | 160 | 6-20 | 0.4 | 0.27 | 4 | 790 | 1110×580×1170 |
SGOBترانسفورماتور توزیع موثر 100 کیلو ولت آمپر گرمابرای کاربرانی که نیاز به کارکرد طولانی مدت پایدار با حداقل نوسان دما دارند مناسب است.
محیط های کاربردی معمولی:
- سیستم های توزیع برق خرده فروشی و تجاری
- کارگاه های کوچک تولید و فرآوری
- ایستگاه های ترانسفورماتور مسکونی شهری
- تاسیسات اتوماسیون صنعتی سبک
- سیستم های برق کمکی زیرساخت
- محیط های بار مختلط با تغییرات بار مکرر
طراحی پایداری حرارتی آن به ویژه در محیط هایی با دمای محیط بالا یا تهویه محدود مفید است.
اکثر ترانسفورماتورهای معمولی عمدتاً به گردش روغن غیرفعال بدون معماری جریان داخلی بهینه شده متکی هستند که می تواند توزیع دما را نابرابر ایجاد کند.
SGOB این را با تمرکز بر سه شکاف عملیاتی واقعی بهبود می بخشد:
- توزیع ناهموار حرارت در داخل سازه های سیم پیچ
- انتقال حرارت آهسته تحت بار زیاد مداوم
- پایداری حرارتی ناکافی در هنگام نوسان بار
ترانسفورماتور توزیع 100 کیلو ولت آمپر این مسائل را با طراحی مجدد مسیرهای جریان داخلی روغن و تقویت قوام انتقال حرارت، به جای افزایش ضخامت مواد یا اندازه مخزن، برطرف می کند.
SGOB توسط Shanghai Industry Transformers Co., Ltd. با قابلیت تولید یکپارچه تولید می شود:
- 40000 متر مربع پایه تولید مدرن
- خطوط برش و انباشته فولاد سیلیکونی CNC
- سیستم های سیم پیچ خودکار و خشک کردن خلاء
- آزمایشگاه های تست عملکرد الکتریکی
- مطابقت کامل با استانداردهای IEC60076 و GB1094
تمرکز این شرکت بر تولید انبوه پایدار برای پروژه های زیرساختی جهانی به جای واحدهای سفارشی جدا شده است.
هر واحد از ترانسفورماتور توزیع 100 کیلوولت آمپر تحت اعتبارسنجی چند مرحله ای قرار می گیرد:
- تست افزایش دما در شرایط بار کامل
- بررسی بازده گردش روغن
- استحکام عایق و تست دی الکتریک
- ارزیابی تنش مکانیکی اتصال کوتاه
- اندازه گیری تلفات (بدون بار و تلفات بار)
این امر رفتار حرارتی ثابت را قبل از حمل و نقل تضمین می کند.
SGOBترانسفورماتور توزیع موثر 100 کیلو ولت آمپر گرمابه عنوان یک راه حل توزیع بهینه پایداری حرارتی قرار گرفته است. به جای تکیه بر مفروضات خنک کننده معمولی، کنترل جریان حرارت داخلی را بهبود می بخشد، گرمایش ناشی از تلفات را کاهش می دهد و یکنواختی دما را افزایش می دهد، و آن را برای سیستم های توزیع برق درازمدت تجاری و صنعتی که نیاز به عملکرد پایدار و کاهش وابستگی به تعمیر و نگهداری دارند، مناسب می کند.
