صنعت توزیع ترانسفورماتور خشک SGOB 200kva به طور مداوم در حال تکامل است که توسط پیشرفت های تکنولوژیکی و ابتکارات پایداری هدایت می شود. تولیدکنندگان در تحقیق و توسعه سرمایه گذاری می کنند تا کارایی، دوام و ویژگی های ایمنی ترانسفورماتورها را افزایش دهند. این شامل استفاده از مواد پیشرفته، مانند هسته های فلزی بی شکل و سیستم های عایق سازگار با محیط زیست، برای بهبود عملکرد حرارتی و الکتریکی است.
ترانسفورماتور خشک SGOB 200kva به عنوان شاهدی بر تکامل و پیچیدگی تجهیزات الکتریکی در صنعت توزیع برق است. از آنجایی که کسب و کارها و موسسات به طور فزاینده ای به دنبال راه حل های برق قابل اعتماد، کارآمد و سازگار با محیط زیست هستند، ترانسفورماتور خشک SGOB 200kva به عنوان یک انتخاب ارجح برای طیف گسترده ای از کاربردها ظاهر شده است.
صنعت توزیع نیروی برق تحت تأثیر پیشرفت‌های فناوری، ابتکارات پایداری و تقاضاهای مشتری در حال تحول است. ترانسفورماتورها به عنوان اجزای حیاتی شبکه برق، نقشی اساسی در تبدیل و توزیع کارآمد نیرو دارند. ترانسفورماتورهای نوع خشک، به ویژه، به دلیل افزایش ایمنی، کاهش نیاز به تعمیر و نگهداری و مزایای زیست محیطی در مقایسه با ترانسفورماتورهای سنتی پر از روغن، برجسته شده اند.
ترانسفورماتور خشک SGOB 200kva: مشارکت های کلیدی در صنعت:
کارایی و قابلیت اطمینان:
ترانسفورماتور خشک SGOB 200kva با ظرفیت توان نامی 200 کیلوولت آمپر (kva)، کارایی فوق العاده ای را ارائه می دهد، تلفات انرژی را به حداقل می رساند و هزینه های عملیاتی را کاهش می دهد. ساختار مستحکم آن قابلیت اطمینان طولانی مدت را تضمین می‌کند و به کسب‌وکارها این امکان را می‌دهد تا منابع تغذیه ثابت را حفظ کرده و از اختلالات پرهزینه جلوگیری کنند.
پایداری:
طراحی نوع خشک استفاده از مواد خطرناک مانند روغن ترانسفورماتور را حذف می کند، ردپای محیطی را کاهش می دهد و با مقررات سختگیرانه فزاینده در مورد دفع زباله های خطرناک مطابقت دارد. این به تلاش‌های کلی پایداری کمک می‌کند و با روند رو به رشد پذیرش فناوری‌های سبز همسو می‌شود.
تطبیق پذیری و سفارشی سازی:
ترانسفورماتور خشک SGOB 200kva به اندازه کافی همه کاره است تا نیازهای مختلف صنعتی، تجاری و سازمانی را برآورده کند. سازندگان گزینه های سفارشی سازی، از جمله سطوح مختلف ولتاژ، تنظیمات ورودی و خروجی، و ترتیبات نصب را ارائه می دهند که به کاربران نهایی امکان می دهد ترانسفورماتور را مطابق با نیازهای خاص خود تنظیم کنند.
انطباق و ایمنی:
ترانسفورماتور با استانداردها و مقررات بین المللی مطابقت دارد و ایمنی و قابلیت اطمینان آن را تضمین می کند. فرآیندهای آزمایش و صدور گواهینامه دقیق انطباق آن را با استانداردهای صنعت، از جمله موارد مربوط به سازگاری الکترومغناطیسی (EMC)، قابلیت های مقاومت در برابر اتصال کوتاه، و عملکرد حرارتی تأیید می کند.
برنامه های کاربردی در سراسر صنایع:
صنعتی: در کارخانه‌های تولید، عملیات معدن، و سایر محیط‌های سنگین، ترانسفورماتور خشک SGOB 200kva از ماشین‌آلات، تجهیزات و سیستم‌های کنترل پشتیبانی می‌کند و کارایی عملیاتی و بهره‌وری را تضمین می‌کند.
تجاری: مناسب برای ساختمان های اداری، فروشگاه های خرده فروشی، امکانات مراقبت های بهداشتی و سایر موسسات تجاری، ترانسفورماتور یک منبع تغذیه پایدار برای لوازم خانگی، روشنایی، سیستم های HVAC و سایر زیرساخت های حیاتی فراهم می کند.
نهادی: مناسب برای مؤسسات آموزشی، ساختمان‌های دولتی و سایر تأسیسات عمومی، ترانسفورماتور برق قابل اعتماد را برای خدمات ضروری تضمین می‌کند و ایمنی و کارایی عملیاتی را افزایش می‌دهد.
روندها و نوآوری های صنعت:
صنعت توزیع نیروی برق به طور مداوم در حال تحول است که توسط پیشرفت های تکنولوژیکی و ابتکارات پایداری هدایت می شود. تولیدکنندگان در تحقیق و توسعه سرمایه گذاری می کنند تا کارایی، دوام و ویژگی های ایمنی ترانسفورماتورها را افزایش دهند. این شامل استفاده از مواد پیشرفته، مانند هسته های فلزی بی شکل و سیستم های عایق سازگار با محیط زیست، برای بهبود عملکرد حرارتی و الکتریکی است.
علاوه بر این، ادغام فناوری‌های شبکه هوشمند و اینترنت اشیا (IoT) صنعت را متحول می‌کند. قابلیت‌های نظارت از راه دور، تشخیص و تعمیر و نگهداری پیش‌بینی، تولیدکنندگان و کاربران نهایی را قادر می‌سازد تا عملکرد ترانسفورماتور را بهینه کنند، زمان خرابی را کاهش دهند و طول عمر خود را افزایش دهند.
ویژگی های محصول

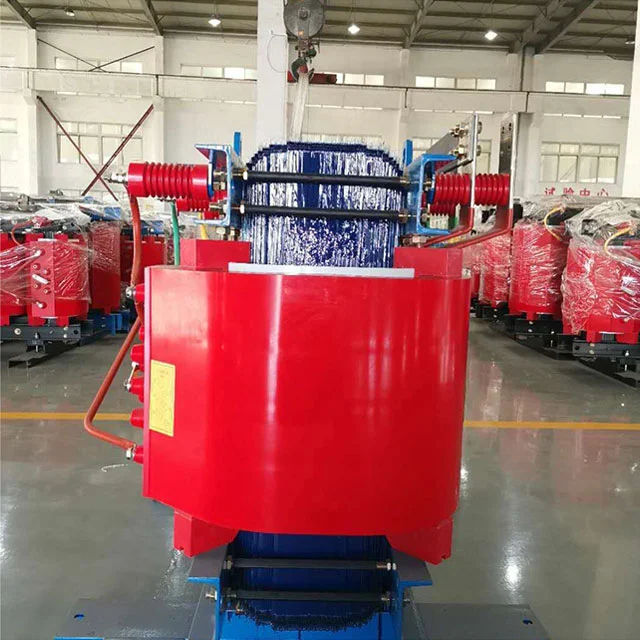

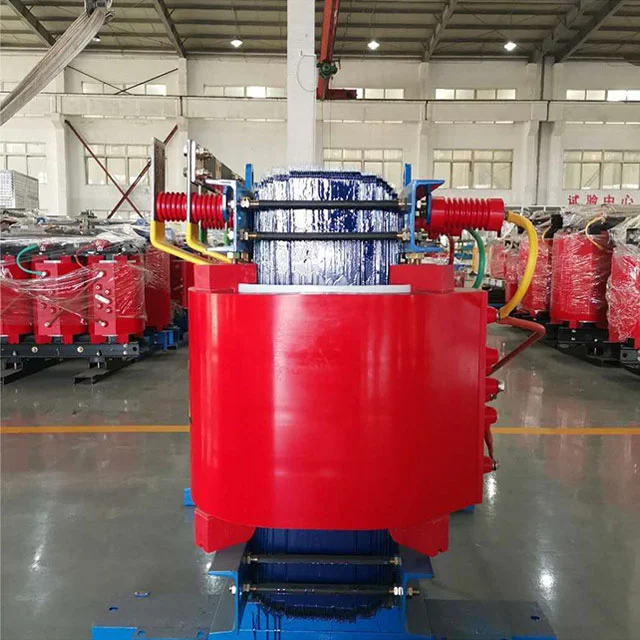

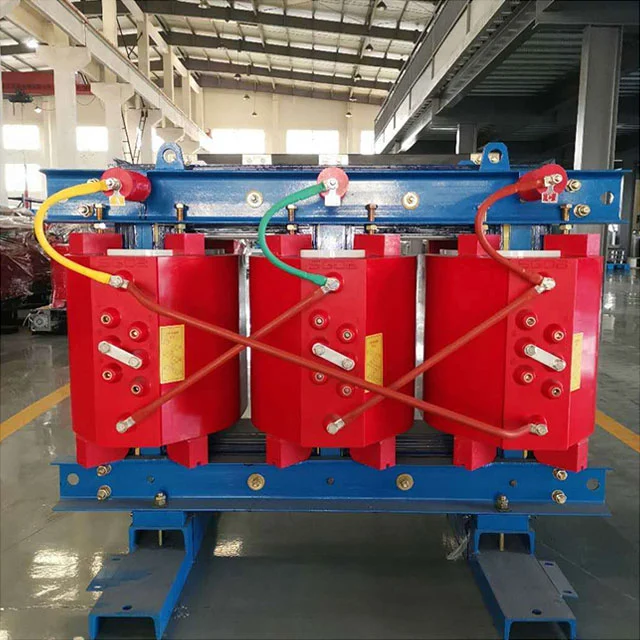

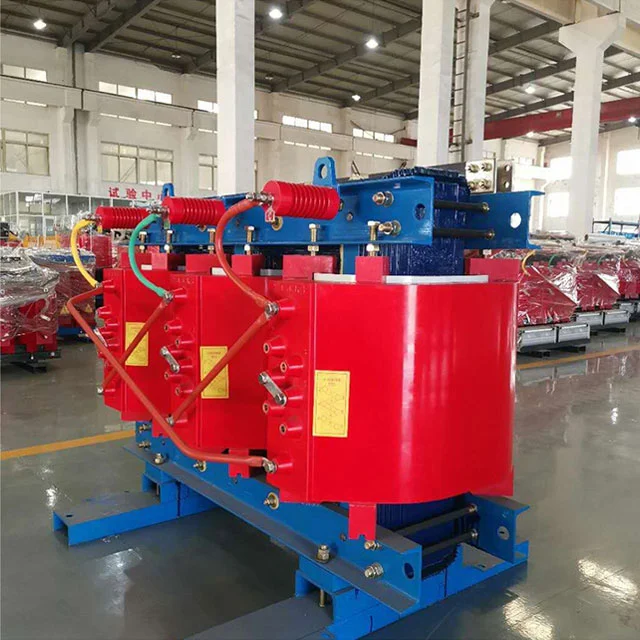

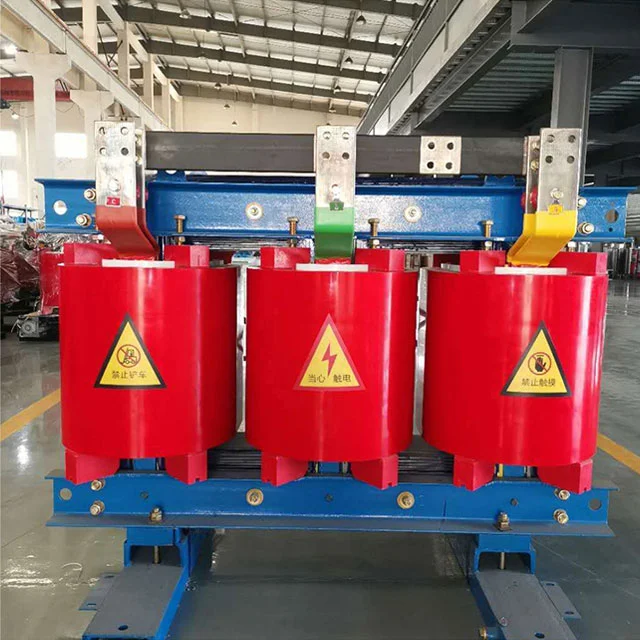

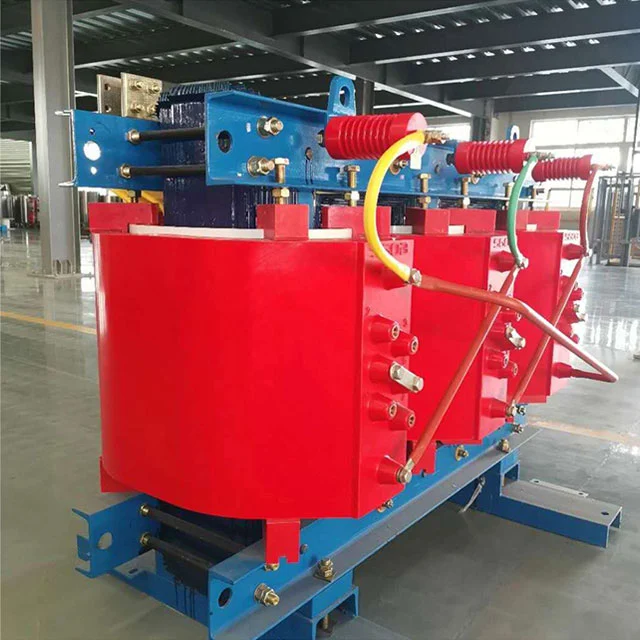

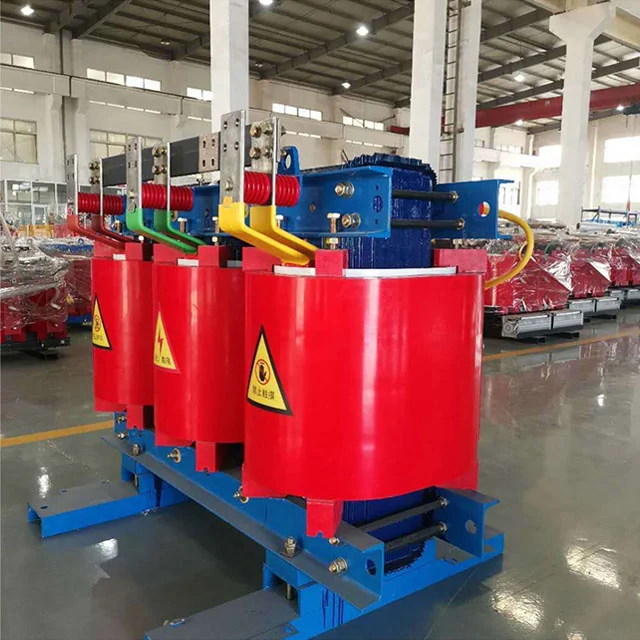

ترانسفورماتور خشک ریخته گری رزین اپوکسی 200kva تولید شده توسط شرکت ترانسفورماتور صنعتی شانگهای با همکاری موسسه تحقیقاتی ترانسفورماتور Shenyang با معرفی فناوری پیشرفته خارجی ساخته و طراحی شده است. شاخص قابلیت اطمینان محصول به سطح پیشرفته بین المللی رسیده است.
ترانسفورماتور خشک SGOB 200kva ایمن، ضد شعله و ضد حریق، بدون آلودگی است و می تواند مستقیماً در مرکز بار نصب شود. بدون نیاز به تعمیر و نگهداری، نصب آسان، هزینه عملیاتی جامع کم، تلفات کم، عملکرد ضد رطوبت خوب، می تواند به طور معمول در رطوبت 100٪ کار کند و پس از خاموش شدن می تواند بدون خشک شدن از قبل مورد بهره برداری قرار گیرد. دارای تخلیه جزئی کم، صدای کم، عملکرد اتلاف حرارت قوی است و می تواند در شرایط خنک کننده هوای اجباری با بار نامی 150 درصد کار کند.
ترانسفورماتور خشک SGOB 200kva اکنون به طور گسترده در ساختمان های بلند، مراکز تجاری، فرودگاه ها، ایستگاه ها، اسکله ها، متروها، کارخانه ها، ایستگاه های توزیع زیرزمینی، سکوهای حفاری نفت در دریا، نیروگاه ها و سایر مکان هایی با محیط های سخت و شرایط استفاده استفاده می شود.
مواد و ویژگی های اصلی
سیم‌پیچ از سیم مسی عایق‌شده با کلاس F به عنوان رسانا و فیبر شیشه و مواد کامپوزیت رزین اپوکسی به عنوان عایق استفاده می‌کند. ضریب انبساط آن نزدیک به رسانای مسی است و مقاومت خوبی در برابر ضربه، مقاومت در برابر تغییر دما و مقاومت در برابر ترک دارد. تمامی اجزای الیاف شیشه و رزین اپوکسی خود خاموش شونده بوده و به سوختن ادامه نمی دهند. در عین حال، سیم پیچ فشار قوی با رزین اپوکسی در حالت خلاء 1 بار ریخته گری می شود و هیچ حبابی در داخل سیم پیچ وجود ندارد و اطمینان حاصل می شود که تخلیه جزئی سیم پیچ کم است. در عین حال، تلفات ترانسفورماتور به طور موثر کاهش می یابد.
هسته آهنی ترانسفورماتور از سری 30EH120 ورق های فولادی سیلیکونی نورد سرد با نفوذپذیری بالا با جهت دانه بندی منظم وارداتی از Nippon Steel ژاپن با اتصالات 45 درجه تمام اریب و انباشته گام به گام چهار سطح ساخته شده است. سطح هسته آهنی برای جلوگیری از رطوبت و زنگ زدگی با رنگ رزین عایق آب بندی شده و دو گیره و بست دارای لایه های محافظ ضد خوردگی می باشند. کل هسته آهنی از ساختار یوک آهنی غیر انباشته و صفحه کششی فولادی استفاده می کند که به طور موثری از دست دادن بدون بار، جریان بدون بار و نویز هسته آهن را کاهش می دهد.
برای سیم پیچ های ولتاژ پایین و جریان بالا، استرس اتصال کوتاه در هنگام اتصال کوتاه زیاد است و تعداد چرخش های ولتاژ پایین کم است. هرچه جریان ولتاژ پایین بزرگتر باشد، هنگام استفاده از نوع سیم پیچی، مشکل پیچش های آمپر ناپایدار برجسته تر خواهد بود. مشکل اتلاف گرما نیز باید در نظر گرفته شود. در این زمان استفاده از سیم پیچ فویل برای ولتاژ پایین می تواند مشکلات فوق را بهتر حل کند. اول از همه، محصولات فویل دارای پیچ های محوری و زوایای مارپیچی سیم پیچ محوری نیستند. چرخش آمپر سیم پیچ های ولتاژ بالا و پایین متعادل هستند و تنش محوری ترانسفورماتور در هنگام اتصال کوتاه کم است. ثانیاً به دلیل عایق نازک آن، کانال های هوای چند لایه را می توان به دلخواه در فرآیند تنظیم کرد و مشکل اتلاف گرما نیز بهتر حل می شود. جوش داخلی سیم پیچ از جوشکاری محافظ زنون در دستگاه سیم پیچ فویل کاملاً اتوماتیک استفاده می کند که دارای دقت بالا، مقاومت در برابر جوش کم و بدون فرآیند جوشکاری خارجی است. بین لایه های سیم پیچی از عایق DMD استفاده می شود و انتهای آن پس از سیم پیچی با رزین آب بندی و پخت می شود.
فن خنک کننده با جریان متقاطع پذیرفته شده است که دارای ویژگی های نویز کم، فشار باد زیاد، ظاهر زیبا و غیره است و ظرفیت اضافه بار ترانسفورماتور را افزایش می دهد. کنترل دما از یک کنترل کننده دما هوشمند برای بهبود ایمنی و قابلیت اطمینان عملیات ترانسفورماتور استفاده می کند.
توضیحات محصول
ترانسفورماتور نوع خشک با عایق رزین اپوکسی محصولی بسیار ایمن است. می توان آن را به طور مستقیم در مرکز بار نصب کرد. در محیط با رطوبت 100% بدون خشک کردن به خوبی کار می کند. این به طور گسترده ای در زمینه ساخت و ساز، مرکز تجاری، فرودگاه، ایستگاه، بندر، مترو، کارخانه، ایستگاه توزیع برق زیرزمینی، سکوی حفاری نفت دریایی، نیروگاه و غیره استفاده شده است.
ویژگی های محصول
● مقاوم در برابر آتش
● مقاومت در برابر رطوبت
● نگهداری و نصب آسان
● خوب دویدن در شرایط محیطی سخت
● محصول غیر آلاینده
● تلفات کم در طول عملیات جامع
پارامترها
| مدل | بدون از دست دادن بار (W) |
از دست دادن بار (120%) |
انحراف پذیری (%) |
NOLOAD CURRENT (%) |
سطح سر و صدا (Lpa) دسی بل |
وزن (کیلوگرم) |
| SC(B)10-30/10 | 205 | 750 | 4 | 2.3 | 57 | 290 |
| SC(B)10-50/10 | 285 | 1060 | 2.2 | 57 | 360 | |
| SC(B)10-80/10 | 380 | 1460 | 1.7 | 59 | 590 | |
| SC(B)10-100/10 | 410 | 1670 | 1.7 | 59 | 640 | |
| SC(B)10-125/10 | 470 | 1960 | 1.5 | 60 | 670 | |
| SC(B)10-160/10 | 550 | 2250 | 1.5 | 60 | 870 | |
| SC(B)10-200/10 | 650 | 2680 | 1.3 | 61 | 1040 | |
| SC(B)10-250/10 | 740 | 2920 | 1.3 | 61 | 1220 | |
| SC(B)10-315/10 | 880 | 3670 | 1.1 | 63 | 1470 | |
| SC(B)10-400/10 | 1000 | 4220 | 1.1 | 63 | 1760 | |
| SC(B)10-500/10 | 1180 | 5170 | 1.1 | 64 | 2050 | |
| SC(B)10-630/10 | 1300 | 6310 | 6 | 0.9 | 65 | 2360 |
| SC(B)10-800/10 | 1540 | 7360 | 0.9 | 65 | 2730 | |
| SC(B)10-1000/10 | 1750 | 8610 | 0.9 | 65 | 3270 | |
| SC(B)10-1250/10 | 2030 | 10260 | 0.9 | 67 | 3840 | |
| SC(B)10-1600/10 | 2700 | 12400 | 0.9 | 68 | 4920 | |
| SC(B)10-2000/10 | 3000 | 15300 | 0.7 | 70 | 5780 | |
| SC(B)10-2500/10 | 3500 | 18180 | 0.7 | 71 | 6600 | |
| SC(B)10-3150/10 | 4000 | 18800 | 0.5 | 71 | 7800 | |
| SC(B)10-4000/10 | 4700 | 22000 | 0.5 | 76 | 10000 |
| مدل | DIMENSION (میلی متر) | |||||||||
| a | b | c | d | e | f | g | h | K1 | K2 | |
| SC(Z)(B) 10-30/10 | 1120 | 850 | 1100 | 400 | 750 | 640 | 290 | 260 | 270 | 135 |
| SC(Z)(B) 10-50/10 | 1170 | 850 | 1160 | 400 | 810 | 700 | 310 | 270 | 290 | 145 |
| SC(Z)(B)10-80/10 | 1210 | 900 | 1240 | 450 | 890 | 760 | 320 | 280 | 290 | 145 |
| SC(Z)(B)10-100/10 | 1240 | 900 | 1280 | 450 | 940 | 880 | 320 | 275 | 295 | 142.5 |
| SC(Z)(B)10-125/10 | 1270 | 950 | 1330 | 550 | 980 | 920 | 325 | 280 | 310 | 155 |
| SC(Z)(B)10-160/10 | 1310 | 1100 | 1360 | 550 | 1010 | 960 | 305 | 260 | 315 | 157.5 |
| SC(Z)(B)10-200/10 | 1350 | 1140 | 1400 | 660 | 1050 | 980 | 310 | 265 | 340 | 170 |
| SC(Z)(B)10-250/10 | 1420 | 1210 | 1430 | 660 | 1075 | 1010 | 300 | 255 | 355 | 177.5 |
| SC(Z)(B)10-315/10 | 1460 | 1250 | 1460 | 660 | 1100 | 1050 | 305 | 260 | 365 | 182.5 |
| SC(Z)(B)10-400/10 | 1520 | 1280 | 1520 | 660 | 1165 | 1090 | 315 | 270 | 375 | 187.5 |
| SC(Z)(B)10-500/10 | 1530 | 1320 | 1580 | 660 | 1205 | 1150 | 320 | 275 | 385 | 182.5 |
| SC(Z)(B)10-630/10 | 1670 | 1350 | 1630 | 660 | 1280 | 1200 | 325 | 280 | 430 | 215 |
| SC(Z)(B)10-800/10 | 1680 | 1350 | 1650 | 820 | 1300 | 1220 | 340 | 295 | 445 | 222.5 |
| SC(Z)(B)10-1000/10 | 1770 | 1420 | 1750 | 820 | 1390 | 1310 | 345 | 300 | 465 | 232.5 |
| SC(Z)(B)10-1250/10 | 1880 | 1530 | 1790 | 820 | 1430 | 1350 | 355 | 310 | 485 | 242.5 |
| SC(Z)(B)10-1600/10 | 1960 | 1530 | 1860 | 1070 | 1520 | 1420 | 375 | 330 | 510 | 255 |
| SC(Z)(B)10-2000/10 | 2000 | 1620 | 1960 | 1070 | 1600 | 1500 | 395 | 350 | 510 | 255 |
| SC(Z)(B)10-2500/10 | 2100 | 1680 | 2040 | 1070 | 1680 | 1560 | 425 | 380 | 550 | 275 |
| SC(Z)(B)10-3150/10 | 2240 | 1750 | 2150 | 1070 | 1800 | 1660 | 460 | 410 | 580 | 290 |
| SC(Z)(B) 10-4000/10 | 2370 | 1840 | 2310 | 1070 | 1960 | 1800 | 500 | 450 | 630 | 315 |
| مدل | ظرفیت (KVA) | طول (MM) |
WIDTH (میلی متر) | HEIGHT (MM) |
طولی (میلی متر) | افقی (MM) | وزن (کیلوگرم) |
| SC(Z)(B) 10-30/10 | 30 | 770 | 500 | 750 | 400 | 450 | 285 |
| SC(Z)(B) 10-50/10 | 50 | 820 | 500 | 810 | 400 | 450 | 330 |
| SC(Z)(B)10-80/10 | 80 | 860 | 550 | 890 | 450 | 500 | 465 |
| SC(Z)(B)10-100/10 | 100 | 890 | 650 | 940 | 450 | 600 | 530 |
| SC(Z)(B)10-125/10 | 125 | 920 | 650 | 980 | 550 | 600 | 640 |
| SC(Z)(B)10-160/10 | 160 | 960 | 800 | 1010 | 550 | 750 | 760 |
| SC(Z)(B)10-200/10 | 200 | 1000 | 800 | 1050 | 660 | 750 | 905 |
| SC(Z)(B)10-250/10 | 250 | 1070 | 900 | 1075 | 660 | 850 | 1085 |
| SC(Z)(B)10-315/10 | 315 | 1110 | 900 | 1100 | 660 | 850 | 1175 |
| SC(Z)(B)10-400/10 | 400 | 1170 | 900 | 1165 | 660 | 850 | 1460 |
| SC(Z)(B) 10-500/10 | 500 | 1180 | 970 | 1205 | 660 | 920 | 1670 |
| SC(Z)(B) 10-630/10 | 630 | 1320 | 1000 | 1280 | 660 | 950 | 1890 |
| SC(Z)(B)10-800/10 | 800 | 1325 | 1000 | 1300 | 820 | 950 | 2320 |
| SC(Z)(B)10-1000/10 | 1000 | 1420 | 1180 | 1390 | 820 | 950 | 2800 |
| SC(Z)(B)10-1250/10 | 1250 | 1530 | 1320 | 1430 | 820 | 1270 | 3255 |
| SC(Z)(B)10-1600/10 | 1600 | 1610 | 1320 | 1520 | 1070 | 1270 | 4115 |
| SC(Z)(B) 10-2000/10 | 2000 | 1650 | 1500 | 1600 | 1070 | 1450 | 4690 |
| SC(Z)(B)10-2500/10 | 2500 | 1750 | 1550 | 1680 | 1070 | 1500 | 5620 |
| SC(Z)(B) 10-3150/10 | 3150 | 1890 | 1550 | 1800 | 1070 | 1500 | 6850 |
| SC(Z)(B) 10-4000/10 | 4000 | 2020 | 1630 | 1960 | 1070 | 1580 | 8110 |
مشخصات شرکت
Shanghai Industry Transformers Co., Ltd (SGOB) یک تامین کننده کامل تجهیزات توزیع برق است. محصولات ما عبارتند از:
● ترانسفورماتورهای روغنی
● ترانسفورماتورهای روغنی 35 کیلوولت
● ترانسفورماتورهای قدرت نوع خشک عایق رزین اکسکسی
● ترانسفورماتورهای توزیع آلیاژ آمورف
● ترانسفورماتورهای فتوولتائیک
● ترانسفورماتورهای قدرت باد
● ترانسفورماتورهای پست جعبه ای
شرکت ما در سال 2007 تاسیس شد و امروزه دارای یک کارگاه 40000 متر مربعی و بیش از 200 کارمند است. محصولات ما به طور گسترده در طیف گسترده ای از صنایع مانند تولید و توزیع برق، تولید زغال سنگ، متالورژی، نفت و گاز، مواد شیمیایی، ساخت و ساز، بنادر، فرودگاه ها، زیرساخت های راه آهن و شهرداری استفاده می شود.
ما همچنین تجهیزات مرتبط مانند کابینت و محفظه الکتریکی، جعبه‌های سوئیچ‌گیر را تولید می‌کنیم. در حال حاضر، ما در حال گسترش خط تولید خود به سایر بخش‌های مرتبط با قدرت مانند اتصالات انقباض داغ، کابل‌های برق و تجهیزات مکانیکی مرتبط و غیره هستیم. هدف ما ایجاد یک راه‌اندازی یک مرحله ای است. پلت فرم تامین تجهیزات الکتریکی و قطعات برای پایگاه مشتریان جهانی ما.
ما برای ارائه محصولات با بالاترین کیفیت به سیستم کنترل کیفیت دقیق خود متکی هستیم. از 200 کارمند ما، 46 نفر مهندس هستند. سیستم کیفیت ما شامل شرایط زیر است:
● مرکز ملی نظارت بر کیفیت ترانسفورماتور چین
● سیستم مدیریت کیفیت ISO-9001:2008
● سیستم مدیریت زیست محیطی ISO-14001:2004
● سیستم ایمنی و بهداشت OHSMS18000
اختراعات ما:
قابلیت های تولید و تست کیفیت ما عبارتند از:
● سیم پیچی فویل اتوماتیک
● ورق و برش استیل سیلیکونی دیجیتال
● فر خشک کن و خط لاک تمام اتوماتیک خلاء
● تستر ترشح جزئی HAEFLY
● قدرت آنالایزر HAEFLY
● آنالایزر هارمونیک HAEFLY
نتیجه محصولی برتر با راندمان بالا، اتلاف توان کمتر و نویز کم برای به حداکثر رساندن سرمایه گذاری زیرساخت شما است.
