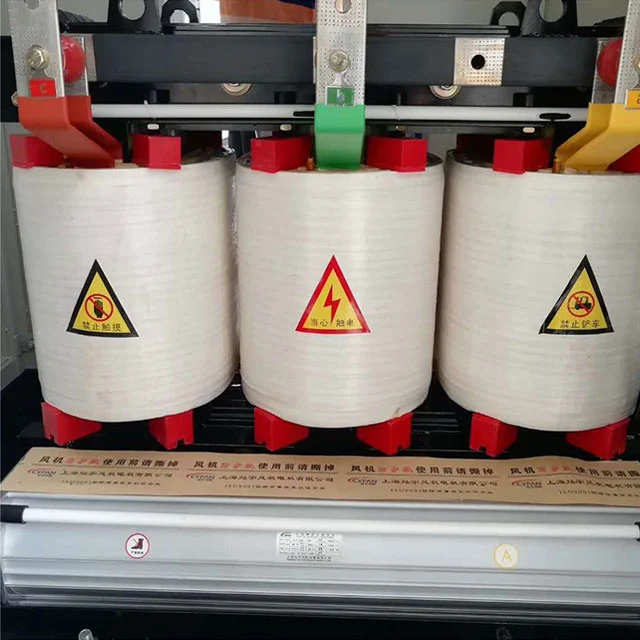

ترانسفورماتور خشک SGOB 30kva یک راه حل همه کاره و قابل اعتماد تبدیل قدرت است که برای پاسخگویی به نیازهای متنوع تنظیمات صنعتی، تجاری و مسکونی مدرن طراحی شده است. ساختار خشک، راندمان بالا، طراحی فشرده و سیستم‌های حفاظتی پیشرفته، آن را به گزینه‌ای ایده‌آل برای برنامه‌هایی تبدیل می‌کند که در آن فضا محدود است و ایمنی در اولویت قرار دارد. ترانسفورماتور با گزینه های قابل تنظیم و ساختار قوی، قابلیت اطمینان و عملکرد طولانی مدت را تضمین می کند و آن را به یک مکمل ارزشمند برای هر زیرساخت الکتریکی تبدیل می کند.
ترانسفورماتور خشک SGOB 30kva یک راه حل تبدیل قدرت با کارایی بالا، فشرده و قابل اعتماد است که برای طیف وسیعی از کاربردها طراحی شده است که در آن فضا یک محدودیت است و ایمنی در اولویت است. این ترانسفورماتور با ظرفیت توان نامی 30 کیلو ولت آمپر (kva)، به طور خاص برای پاسخگویی به نیازهای صنعتی، تجاری و مسکونی مدرن طراحی شده است.
ویژگی های کلیدی
Dry-Type Construction:
هسته و سیم پیچ ترانسفورماتور در یک ماده مقاوم در برابر شعله، مقاوم در برابر رطوبت و سازگار با محیط زیست محصور شده است که نیاز به روغن عایق را از بین می برد.
این ساختار خشک ترانسفورماتور را ایمن تر می کند و نگهداری آن را آسان تر می کند، زیرا خطر نشت روغن و آتش سوزی را از بین می برد.
راندمان بالا:
ترانسفورماتور خشک SGOB 30kva برای به حداقل رساندن تلفات انرژی در حین انتقال نیرو طراحی شده است و تضمین می کند که در سطوح بازدهی بالا کار می کند.
این امر به صرفه جویی در هزینه در قبوض برق کمک می کند و اثر زیست محیطی کاربر نهایی را کاهش می دهد.
طراحی فشرده:
ترانسفورماتور با طراحی شیک و جمع و جور خود فضای کمتری را اشغال می کند و آن را برای نصب در مناطق محدود ایده آل می کند.
این طراحی همچنین حمل و نقل و نصب آسان را تسهیل می کند و هزینه ها و زمان کلی نصب را کاهش می دهد.
سیستم های حفاظتی پیشرفته:
Equipped with a range of protective devices, including overcurrent, overvoltage, and temperature relays, the transformer provides comprehensive protection against faults and anomalies.
این ویژگی ها ایمنی پرسنل و تجهیزات را تضمین می کند و از خرابی و آسیب احتمالی جلوگیری می کند.
دوام و قابلیت اطمینان:
این ترانسفورماتور که با مواد با کیفیت بالا و مهندسی دقیق ساخته شده است، برای مقاومت در برابر سختی های محیط های صنعتی و تجاری طراحی شده است.
Its robust construction ensures long-term reliability and performance, minimizing the need for maintenance and repairs.
گزینه های قابل تنظیم:
ترانسفورماتور خشک SGOB 30kva را می توان برای برآوردن نیازهای برق و نیازهای کاربردی خاص سفارشی کرد.
این شامل گزینه‌هایی برای سطوح مختلف ولتاژ، اتصالات ورودی و خروجی، و پیکربندی‌های نصب است که تضمین می‌کند که ترانسفورماتور به طور یکپارچه با زیرساخت‌های الکتریکی موجود کاربر نهایی ادغام می‌شود.
برنامه های کاربردی
ترانسفورماتور خشک SGOB 30kva برای طیف وسیعی از کاربردها مناسب است، از جمله:
Commercial Buildings: Provides reliable power for lighting, HVAC systems, and other electrical equipment in office buildings, retail stores, and other commercial spaces.
تنظیمات صنعتی: از عملیات ماشین آلات، تجهیزات و خطوط تولید در تولید، پالایش و سایر محیط های صنعتی پشتیبانی می کند.
استفاده مسکونی: یک راه حل برق ایمن و کارآمد را برای خانه ها و مشاغل کوچک ارائه می دهد که منبع تغذیه پایدار و قابل اعتماد برای نیازهای روزمره را تضمین می کند.
کاربردهای تخصصی: مناسب برای استفاده در محیط های دریایی، معدن و سایر محیط های تخصصی که فضا محدود است و ایمنی در اولویت قرار دارد.
ویژگی های محصول
ترانسفورماتور خشک ریخته گری رزین اپوکسی 30kva تولید شده توسط شرکت ترانسفورماتور صنعتی شانگهای با همکاری موسسه تحقیقاتی ترانسفورماتور Shenyang با معرفی فناوری پیشرفته خارجی ساخته و طراحی شده است. شاخص قابلیت اطمینان محصول به سطح پیشرفته بین المللی رسیده است.
ترانسفورماتور خشک SGOB 30kva ایمن، ضد شعله و ضد حریق، بدون آلودگی است و می تواند مستقیماً در مرکز بار نصب شود. بدون نیاز به تعمیر و نگهداری، نصب آسان، هزینه عملیاتی جامع کم، تلفات کم، عملکرد ضد رطوبت خوب، می تواند به طور معمول در رطوبت 100٪ کار کند و پس از خاموش شدن می تواند بدون خشک شدن از قبل مورد بهره برداری قرار گیرد. دارای تخلیه جزئی کم، صدای کم، عملکرد اتلاف حرارت قوی است و می تواند در شرایط خنک کننده هوای اجباری با بار نامی 150 درصد کار کند.
ترانسفورماتور خشک SGOB 30kva اکنون به طور گسترده در ساختمان‌های بلند، مراکز تجاری، فرودگاه‌ها، ایستگاه‌ها، اسکله‌ها، متروها، کارخانه‌ها، ایستگاه‌های توزیع زیرزمینی، سکوهای حفاری نفت دریایی، نیروگاه‌ها و سایر مکان‌ها با محیط‌های سخت و شرایط استفاده استفاده می‌شود.
مواد و ویژگی های اصلی
سیم‌پیچ از سیم مسی عایق‌شده با کلاس F به عنوان رسانا و فیبر شیشه و مواد کامپوزیت رزین اپوکسی به عنوان عایق استفاده می‌کند. ضریب انبساط آن نزدیک به رسانای مسی است و مقاومت خوبی در برابر ضربه، مقاومت در برابر تغییر دما و مقاومت در برابر ترک دارد. تمامی اجزای الیاف شیشه و رزین اپوکسی خود خاموش شونده بوده و به سوختن ادامه نمی دهند. در عین حال، سیم پیچ فشار قوی با رزین اپوکسی در حالت خلاء 1 بار ریخته گری می شود و هیچ حبابی در داخل سیم پیچ وجود ندارد و اطمینان حاصل می شود که تخلیه جزئی سیم پیچ کم است. در عین حال، تلفات ترانسفورماتور به طور موثر کاهش می یابد.
هسته آهنی ترانسفورماتور از سری 30EH120 ورق های فولادی سیلیکونی نورد سرد با نفوذپذیری بالا با جهت دانه بندی منظم وارداتی از Nippon Steel ژاپن با اتصالات 45 درجه تمام اریب و انباشته گام به گام چهار سطح ساخته شده است. سطح هسته آهنی برای جلوگیری از رطوبت و زنگ زدگی با رنگ رزین عایق آب بندی شده و دو گیره و بست دارای لایه های محافظ ضد خوردگی می باشند. کل هسته آهنی از ساختار یوک آهنی غیر انباشته و صفحه کششی فولادی استفاده می کند که به طور موثری از دست دادن بدون بار، جریان بدون بار و نویز هسته آهن را کاهش می دهد.
برای سیم پیچ های ولتاژ پایین و جریان بالا، استرس اتصال کوتاه در هنگام اتصال کوتاه زیاد است و تعداد چرخش های ولتاژ پایین کم است. هرچه جریان ولتاژ پایین بزرگتر باشد، هنگام استفاده از نوع سیم پیچی، مشکل پیچش های آمپر ناپایدار برجسته تر خواهد بود. مشکل اتلاف گرما نیز باید در نظر گرفته شود. در این زمان استفاده از سیم پیچ فویل برای ولتاژ پایین می تواند مشکلات فوق را بهتر حل کند. اول از همه، محصولات فویل دارای پیچ های محوری و زوایای مارپیچی سیم پیچ محوری نیستند. چرخش آمپر سیم پیچ های ولتاژ بالا و پایین متعادل هستند و تنش محوری ترانسفورماتور در هنگام اتصال کوتاه کم است. ثانیاً به دلیل عایق نازک آن، کانال های هوای چند لایه را می توان به دلخواه در فرآیند تنظیم کرد و مشکل اتلاف گرما نیز بهتر حل می شود. جوش داخلی سیم پیچ از جوشکاری محافظ زنون در دستگاه سیم پیچ فویل کاملاً اتوماتیک استفاده می کند که دارای دقت بالا، مقاومت در برابر جوش کم و بدون فرآیند جوشکاری خارجی است. بین لایه های سیم پیچی از عایق DMD استفاده می شود و انتهای آن پس از سیم پیچی با رزین آب بندی و پخت می شود.
فن خنک کننده با جریان متقاطع پذیرفته شده است که دارای ویژگی های نویز کم، فشار باد زیاد، ظاهر زیبا و غیره است و ظرفیت اضافه بار ترانسفورماتور را افزایش می دهد. کنترل دما از یک کنترل کننده دما هوشمند برای بهبود ایمنی و قابلیت اطمینان عملیات ترانسفورماتور استفاده می کند.
توضیحات محصول
ترانسفورماتور نوع خشک با عایق رزین اپوکسی محصولی بسیار ایمن است. می توان آن را به طور مستقیم در مرکز بار نصب کرد. در محیط با رطوبت 100% بدون خشک کردن به خوبی کار می کند. این به طور گسترده ای در زمینه ساخت و ساز، مرکز تجاری، فرودگاه، ایستگاه، بندر، مترو، کارخانه، ایستگاه توزیع برق زیرزمینی، سکوی حفاری نفت دریایی، نیروگاه و غیره استفاده شده است.
ویژگی های محصول
● مقاوم در برابر آتش
● مقاومت در برابر رطوبت
● نگهداری و نصب آسان
● خوب دویدن در شرایط محیطی سخت
● محصول غیر آلاینده
● تلفات کم در طول عملیات جامع
پارامترها
| مدل | بدون از دست دادن بار (W) |
از دست دادن بار (120%) |
انحراف پذیری (%) |
NOLOAD CURRENT (%) |
سطح سر و صدا (Lpa) دسی بل |
وزن (کیلوگرم) |
| SC(B)10-30/10 | 205 | 750 | 4 | 2.3 | 57 | 290 |
| SC(B)10-50/10 | 285 | 1060 | 2.2 | 57 | 360 | |
| SC(B)10-80/10 | 380 | 1460 | 1.7 | 59 | 590 | |
| SC(B)10-100/10 | 410 | 1670 | 1.7 | 59 | 640 | |
| SC(B)10-125/10 | 470 | 1960 | 1.5 | 60 | 670 | |
| SC(B)10-160/10 | 550 | 2250 | 1.5 | 60 | 870 | |
| SC(B)10-200/10 | 650 | 2680 | 1.3 | 61 | 1040 | |
| SC(B)10-250/10 | 740 | 2920 | 1.3 | 61 | 1220 | |
| SC(B)10-315/10 | 880 | 3670 | 1.1 | 63 | 1470 | |
| SC(B)10-400/10 | 1000 | 4220 | 1.1 | 63 | 1760 | |
| SC(B)10-500/10 | 1180 | 5170 | 1.1 | 64 | 2050 | |
| SC(B)10-630/10 | 1300 | 6310 | 6 | 0.9 | 65 | 2360 |
| SC(B)10-800/10 | 1540 | 7360 | 0.9 | 65 | 2730 | |
| SC(B)10-1000/10 | 1750 | 8610 | 0.9 | 65 | 3270 | |
| SC(B)10-1250/10 | 2030 | 10260 | 0.9 | 67 | 3840 | |
| SC(B)10-1600/10 | 2700 | 12400 | 0.9 | 68 | 4920 | |
| SC(B)10-2000/10 | 3000 | 15300 | 0.7 | 70 | 5780 | |
| SC(B)10-2500/10 | 3500 | 18180 | 0.7 | 71 | 6600 | |
| SC(B)10-3150/10 | 4000 | 18800 | 0.5 | 71 | 7800 | |
| SC(B)10-4000/10 | 4700 | 22000 | 0.5 | 76 | 10000 |
| مدل | DIMENSION (میلی متر) | |||||||||
| a | b | c | d | e | f | g | h | K1 | K2 | |
| SC(Z)(B) 10-30/10 | 1120 | 850 | 1100 | 400 | 750 | 640 | 290 | 260 | 270 | 135 |
| SC(Z)(B) 10-50/10 | 1170 | 850 | 1160 | 400 | 810 | 700 | 310 | 270 | 290 | 145 |
| SC(Z)(B)10-80/10 | 1210 | 900 | 1240 | 450 | 890 | 760 | 320 | 280 | 290 | 145 |
| SC(Z)(B)10-100/10 | 1240 | 900 | 1280 | 450 | 940 | 880 | 320 | 275 | 295 | 142.5 |
| SC(Z)(B)10-125/10 | 1270 | 950 | 1330 | 550 | 980 | 920 | 325 | 280 | 310 | 155 |
| SC(Z)(B)10-160/10 | 1310 | 1100 | 1360 | 550 | 1010 | 960 | 305 | 260 | 315 | 157.5 |
| SC(Z)(B)10-200/10 | 1350 | 1140 | 1400 | 660 | 1050 | 980 | 310 | 265 | 340 | 170 |
| SC(Z)(B)10-250/10 | 1420 | 1210 | 1430 | 660 | 1075 | 1010 | 300 | 255 | 355 | 177.5 |
| SC(Z)(B)10-315/10 | 1460 | 1250 | 1460 | 660 | 1100 | 1050 | 305 | 260 | 365 | 182.5 |
| SC(Z)(B)10-400/10 | 1520 | 1280 | 1520 | 660 | 1165 | 1090 | 315 | 270 | 375 | 187.5 |
| SC(Z)(B)10-500/10 | 1530 | 1320 | 1580 | 660 | 1205 | 1150 | 320 | 275 | 385 | 182.5 |
| SC(Z)(B)10-630/10 | 1670 | 1350 | 1630 | 660 | 1280 | 1200 | 325 | 280 | 430 | 215 |
| SC(Z)(B)10-800/10 | 1680 | 1350 | 1650 | 820 | 1300 | 1220 | 340 | 295 | 445 | 222.5 |
| SC(Z)(B)10-1000/10 | 1770 | 1420 | 1750 | 820 | 1390 | 1310 | 345 | 300 | 465 | 232.5 |
| SC(Z)(B)10-1250/10 | 1880 | 1530 | 1790 | 820 | 1430 | 1350 | 355 | 310 | 485 | 242.5 |
| SC(Z)(B)10-1600/10 | 1960 | 1530 | 1860 | 1070 | 1520 | 1420 | 375 | 330 | 510 | 255 |
| SC(Z)(B)10-2000/10 | 2000 | 1620 | 1960 | 1070 | 1600 | 1500 | 395 | 350 | 510 | 255 |
| SC(Z)(B)10-2500/10 | 2100 | 1680 | 2040 | 1070 | 1680 | 1560 | 425 | 380 | 550 | 275 |
| SC(Z)(B)10-3150/10 | 2240 | 1750 | 2150 | 1070 | 1800 | 1660 | 460 | 410 | 580 | 290 |
| SC(Z)(B) 10-4000/10 | 2370 | 1840 | 2310 | 1070 | 1960 | 1800 | 500 | 450 | 630 | 315 |
| مدل | ظرفیت (KVA) | طول (MM) |
WIDTH (میلی متر) | HEIGHT (MM) |
طولی (میلی متر) | افقی (MM) | وزن (کیلوگرم) |
| SC(Z)(B) 10-30/10 | 30 | 770 | 500 | 750 | 400 | 450 | 285 |
| SC(Z)(B) 10-50/10 | 50 | 820 | 500 | 810 | 400 | 450 | 330 |
| SC(Z)(B)10-80/10 | 80 | 860 | 550 | 890 | 450 | 500 | 465 |
| SC(Z)(B)10-100/10 | 100 | 890 | 650 | 940 | 450 | 600 | 530 |
| SC(Z)(B)10-125/10 | 125 | 920 | 650 | 980 | 550 | 600 | 640 |
| SC(Z)(B)10-160/10 | 160 | 960 | 800 | 1010 | 550 | 750 | 760 |
| SC(Z)(B)10-200/10 | 200 | 1000 | 800 | 1050 | 660 | 750 | 905 |
| SC(Z)(B)10-250/10 | 250 | 1070 | 900 | 1075 | 660 | 850 | 1085 |
| SC(Z)(B)10-315/10 | 315 | 1110 | 900 | 1100 | 660 | 850 | 1175 |
| SC(Z)(B)10-400/10 | 400 | 1170 | 900 | 1165 | 660 | 850 | 1460 |
| SC(Z)(B) 10-500/10 | 500 | 1180 | 970 | 1205 | 660 | 920 | 1670 |
| SC(Z)(B) 10-630/10 | 630 | 1320 | 1000 | 1280 | 660 | 950 | 1890 |
| SC(Z)(B)10-800/10 | 800 | 1325 | 1000 | 1300 | 820 | 950 | 2320 |
| SC(Z)(B)10-1000/10 | 1000 | 1420 | 1180 | 1390 | 820 | 950 | 2800 |
| SC(Z)(B)10-1250/10 | 1250 | 1530 | 1320 | 1430 | 820 | 1270 | 3255 |
| SC(Z)(B)10-1600/10 | 1600 | 1610 | 1320 | 1520 | 1070 | 1270 | 4115 |
| SC(Z)(B) 10-2000/10 | 2000 | 1650 | 1500 | 1600 | 1070 | 1450 | 4690 |
| SC(Z)(B)10-2500/10 | 2500 | 1750 | 1550 | 1680 | 1070 | 1500 | 5620 |
| SC(Z)(B) 10-3150/10 | 3150 | 1890 | 1550 | 1800 | 1070 | 1500 | 6850 |
| SC(Z)(B) 10-4000/10 | 4000 | 2020 | 1630 | 1960 | 1070 | 1580 | 8110 |
مشخصات شرکت
Shanghai Industry Transformers Co., Ltd (SGOB) یک تامین کننده کامل تجهیزات توزیع برق است. محصولات ما عبارتند از:
● ترانسفورماتورهای روغنی
● ترانسفورماتورهای روغنی 35 کیلوولت
● ترانسفورماتورهای قدرت نوع خشک عایق رزین اکسکسی
● ترانسفورماتورهای توزیع آلیاژ آمورف
● ترانسفورماتورهای فتوولتائیک
● ترانسفورماتورهای قدرت باد
● ترانسفورماتورهای پست جعبه ای
شرکت ما در سال 2007 تاسیس شد و امروزه دارای یک کارگاه 40000 متر مربعی و بیش از 200 کارمند است. محصولات ما به طور گسترده در طیف گسترده ای از صنایع مانند تولید و توزیع برق، تولید زغال سنگ، متالورژی، نفت و گاز، مواد شیمیایی، ساخت و ساز، بنادر، فرودگاه ها، زیرساخت های راه آهن و شهرداری استفاده می شود.
ما همچنین تجهیزات مرتبط مانند کابینت و محفظه الکتریکی، جعبه‌های سوئیچ‌گیر را تولید می‌کنیم. در حال حاضر، ما در حال گسترش خط تولید خود به سایر بخش‌های مرتبط با قدرت مانند اتصالات انقباض داغ، کابل‌های برق و تجهیزات مکانیکی مرتبط و غیره هستیم. هدف ما ایجاد یک راه‌اندازی یک مرحله ای است. پلت فرم تامین تجهیزات الکتریکی و قطعات برای پایگاه مشتریان جهانی ما.
ما برای ارائه محصولات با بالاترین کیفیت به سیستم کنترل کیفیت دقیق خود متکی هستیم. از 200 کارمند ما، 46 نفر مهندس هستند. سیستم کیفیت ما شامل شرایط زیر است:
● National Transformers Quality Supervision Center of China
● سیستم مدیریت کیفیت ISO-9001:2008
● سیستم مدیریت زیست محیطی ISO-14001:2004
● سیستم ایمنی و بهداشت OHSMS18000
اختراعات ما:
قابلیت های تولید و تست کیفیت ما عبارتند از:
● سیم پیچی فویل اتوماتیک
● ورق و برش استیل سیلیکونی دیجیتال
● فر خشک کن و خط لاک تمام اتوماتیک خلاء
● تستر ترشح جزئی HAEFLY
● قدرت آنالایزر HAEFLY
● آنالایزر هارمونیک HAEFLY
نتیجه محصولی برتر با راندمان بالا، اتلاف توان کمتر و نویز کم برای به حداکثر رساندن سرمایه گذاری زیرساخت شما است.
