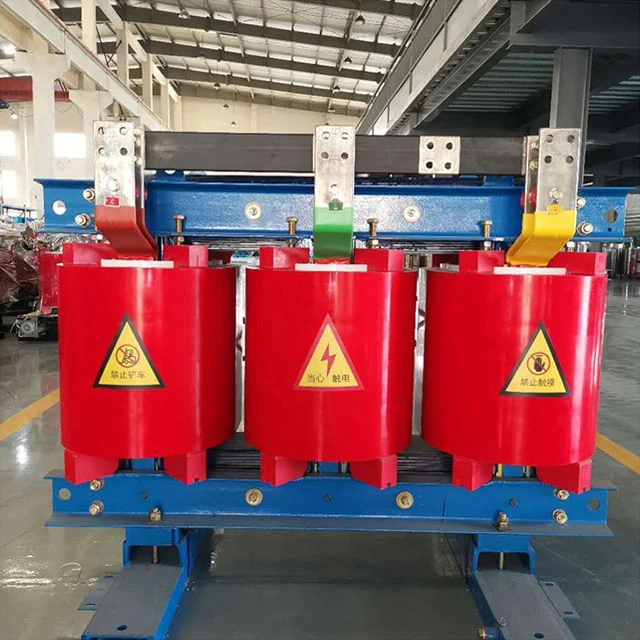

SGOB یک تامین کننده با تجربه 800kva ترانسفورماتور خشک مستقر در چین است. این ترانسفورماتور با اندازه جمع و جور و ساختار محکم خود مشخص می شود و آن را برای نصب در مناطق با فضای محدود عالی می کند. ساختار مستحکم آن قابلیت اطمینان طولانی مدت و عملکرد روان را حتی در محیط های صنعتی چالش برانگیز تضمین می کند. این ترانسفورماتور با ظرفیت خود برای تحمل بارهای قابل توجه، به عنوان یک گزینه برجسته برای کاربردهایی ظاهر می شود که به طور مداوم به سطوح توان بالا نیاز دارند و در آنها پایداری توان در درجه اول اهمیت است، مانند کارخانه های تولید، مراکز داده و امکانات بهداشتی.
ترانسفورماتور خشک SGOB 800kva از چین یک دستگاه الکتریکی با ظرفیت بالا و کارایی بالا است که برای پاسخگویی به نیازهای سختگیرانه تنظیمات صنعتی، تجاری و سازمانی مدرن طراحی شده است. این ترانسفورماتور با توان قوی 800 کیلوولت آمپر (kva)، قابلیت اطمینان و کارایی بینظیری را ارائه میکند و آن را به یک راهحل قدرت همه کاره برای طیف گستردهای از کاربردها تبدیل میکند.
نقاط قوت محصول
ترانسفورماتور عایق نوع خشک SGOB 800kva خطر نشت روغن را از بین می برد، نیازهای تعمیر و نگهداری و اثرات زیست محیطی را کاهش می دهد. این ترانسفورماتور سازگار با محیطزیست با تلاشهای پایداری جهانی، راهحلهای انرژی پاکتر را ترویج میکند و انتشار کربن را به حداقل میرساند.
ترانسفورماتور خشک SGOB 800kva دارای ردپای جمع و جور و ساختاری بادوام است که آن را برای نصب در محیط های با محدودیت فضا ایده آل می کند. ساختار مستحکم آن قابلیت اطمینان طولانی مدت و عملکرد بدون درز را حتی در شرایط صنعتی سخت تضمین می کند. توانایی ترانسفورماتور برای پشتیبانی از بارهای قابل توجه، آن را به گزینه ای عالی برای برنامه هایی تبدیل می کند که در آنها تقاضای برق بالا ثابت و حیاتی است، مانند تاسیسات تولیدی، مراکز داده و موسسات مراقبت های بهداشتی.
ترانسفورماتور توزیع نوع خشک، علاوه بر قابلیت های مدیریت توان قوی، بهره وری انرژی قابل توجهی را ارائه می دهد. این تلفات انرژی را به حداقل می رساند، تحویل توان به بار را به حداکثر می رساند و هزینه های عملیاتی را کاهش می دهد. این امر آن را برای کسب و کارهایی که به دنبال بهینه سازی مصرف انرژی و کاهش ردپای کربن خود هستند، گزینه ای ایده آل می کند.
ویژگی های محصول
ترانسفورماتور خشک ریخته گری اپوکسی رزین 800kva تولید شده توسط شرکت ترانسفورماتور صنعتی شانگهای با همکاری موسسه تحقیقاتی ترانسفورماتور شنیانگ با معرفی فناوری پیشرفته خارجی توسعه و طراحی شده است. شاخص قابلیت اطمینان محصول به سطح پیشرفته بین المللی رسیده است.
ایمن، ضد شعله و ضد حریق، بدون آلودگی است و میتواند مستقیماً در مرکز بار نصب شود. بدون نیاز به تعمیر و نگهداری، نصب آسان، هزینه عملیاتی جامع کم، تلفات کم، عملکرد ضد رطوبت خوب، می تواند به طور معمول در رطوبت 100٪ کار کند و پس از خاموش شدن می تواند بدون خشک شدن از قبل مورد بهره برداری قرار گیرد. دارای تخلیه جزئی کم، صدای کم، عملکرد اتلاف حرارت قوی است و می تواند در شرایط خنک کننده هوای اجباری با بار نامی 150 درصد کار کند.
این به طور گسترده ای در ساختمان های بلند، مراکز تجاری، فرودگاه ها، ایستگاه ها، اسکله ها، متروها، کارخانه ها، ایستگاه های توزیع زیرزمینی، سکوهای حفاری نفت در دریا، نیروگاه ها و مکان های دیگر با محیط های سخت و شرایط استفاده استفاده می شود.
مواد و ویژگی های اصلی
سیمپیچ از سیم مسی عایقشده با کلاس F به عنوان رسانا و فیبر شیشه و مواد کامپوزیت رزین اپوکسی به عنوان عایق استفاده میکند. ضریب انبساط آن نزدیک به رسانای مسی است و مقاومت خوبی در برابر ضربه، مقاومت در برابر تغییر دما و مقاومت در برابر ترک دارد. تمامی اجزای الیاف شیشه و رزین اپوکسی خود خاموش شونده بوده و به سوختن ادامه نمی دهند. در عین حال، سیم پیچ فشار قوی با رزین اپوکسی در حالت خلاء 1 بار ریخته گری می شود و هیچ حبابی در داخل سیم پیچ وجود ندارد و اطمینان حاصل می شود که تخلیه جزئی سیم پیچ کم است. در عین حال، تلفات ترانسفورماتور به طور موثر کاهش می یابد.
هسته آهنی ترانسفورماتور از سری 30EH120 ورق های فولادی سیلیکونی نورد سرد با نفوذپذیری بالا با جهت دانه بندی منظم وارداتی از Nippon Steel ژاپن با اتصالات 45 درجه تمام اریب و انباشته گام به گام چهار سطح ساخته شده است. سطح هسته آهنی برای جلوگیری از رطوبت و زنگ زدگی با رنگ رزین عایق آب بندی شده و دو گیره و بست دارای لایه های محافظ ضد خوردگی می باشند. کل هسته آهنی از ساختار یوک آهنی غیر انباشته و صفحه کششی فولادی استفاده می کند که به طور موثری از دست دادن بدون بار، جریان بدون بار و نویز هسته آهن را کاهش می دهد.
برای سیم پیچ های ولتاژ پایین و جریان بالا، استرس اتصال کوتاه در هنگام اتصال کوتاه زیاد است و تعداد چرخش های ولتاژ پایین کم است. هرچه جریان ولتاژ پایین بزرگتر باشد، هنگام استفاده از نوع سیم پیچی، مشکل چرخش های آمپر ناپایدار برجسته تر خواهد بود. مشکل اتلاف گرما نیز باید در نظر گرفته شود. در این زمان استفاده از سیم پیچ فویل برای ولتاژ پایین بهتر می تواند مشکلات فوق را حل کند. اول از همه، محصولات فویل دارای پیچ های محوری و زوایای مارپیچ سیم پیچ محوری نیستند. چرخش آمپر سیم پیچ های ولتاژ بالا و پایین متعادل است و تنش محوری ترانسفورماتور در هنگام اتصال کوتاه کم است. ثانیاً به دلیل عایق نازک آن، کانال های هوای چند لایه را می توان به میل خود در فرآیند تنظیم کرد و مشکل اتلاف گرما نیز بهتر حل می شود. جوش داخلی سیم پیچ از جوشکاری محافظ زنون در دستگاه سیم پیچ فویل کاملاً اتوماتیک استفاده می کند که دارای دقت بالا، مقاومت در برابر جوش کم و بدون فرآیند جوشکاری خارجی است. بین لایه های سیم پیچ از عایق DMD استفاده می شود و انتهای آن پس از سیم پیچی با رزین آب بندی و پخت می شود.
فن خنک کننده با جریان متقاطع پذیرفته شده است که دارای ویژگی های نویز کم، فشار باد زیاد، ظاهر زیبا و غیره است و ظرفیت اضافه بار ترانسفورماتور را افزایش می دهد. کنترل دما از یک کنترل کننده دما هوشمند برای بهبود ایمنی و قابلیت اطمینان عملیات ترانسفورماتور استفاده می کند.
توضیحات محصول
ترانسفورماتور نوع خشک با عایق رزین اپوکسی محصولی بسیار ایمن است. می توان آن را به طور مستقیم در مرکز بار نصب کرد. در محیط با رطوبت 100% بدون خشک کردن به خوبی کار می کند. به طور گسترده ای در زمینه ساخت و ساز، مرکز تجاری، فرودگاه، ایستگاه، بندر، مترو، کارخانه، ایستگاه توزیع برق زیرزمینی، سکوی حفاری نفت دریایی، نیروگاه و غیره استفاده شده است.
ویژگی های محصول
● مقاوم در برابر آتش
● مقاومت در برابر رطوبت
● نگهداری و نصب آسان
● خوب دویدن در شرایط محیطی سخت
● محصول غیر آلاینده
● تلفات کم در طول عملیات جامع
پارامترها
| مدل | بدون از دست دادن بار (W) |
از دست دادن بار (120%) |
انحراف پذیری (%) |
NOLOAD CURRENT (%) |
سطح سر و صدا (Lpa) دسی بل |
وزن (کیلوگرم) |
| SC(B)10-30/10 | 205 | 750 | 4 | 2.3 | 57 | 290 |
| SC(B)10-50/10 | 285 | 1060 | 2.2 | 57 | 360 | |
| SC(B)10-80/10 | 380 | 1460 | 1.7 | 59 | 590 | |
| SC(B)10-100/10 | 410 | 1670 | 1.7 | 59 | 640 | |
| SC(B)10-125/10 | 470 | 1960 | 1.5 | 60 | 670 | |
| SC(B)10-160/10 | 550 | 2250 | 1.5 | 60 | 870 | |
| SC(B)10-200/10 | 650 | 2680 | 1.3 | 61 | 1040 | |
| SC(B)10-250/10 | 740 | 2920 | 1.3 | 61 | 1220 | |
| SC(B)10-315/10 | 880 | 3670 | 1.1 | 63 | 1470 | |
| SC(B)10-400/10 | 1000 | 4220 | 1.1 | 63 | 1760 | |
| SC(B)10-500/10 | 1180 | 5170 | 1.1 | 64 | 2050 | |
| SC(B)10-630/10 | 1300 | 6310 | 6 | 0.9 | 65 | 2360 |
| SC(B)10-800/10 | 1540 | 7360 | 0.9 | 65 | 2730 | |
| SC(B)10-1000/10 | 1750 | 8610 | 0.9 | 65 | 3270 | |
| SC(B)10-1250/10 | 2030 | 10260 | 0.9 | 67 | 3840 | |
| SC(B)10-1600/10 | 2700 | 12400 | 0.9 | 68 | 4920 | |
| SC(B)10-2000/10 | 3000 | 15300 | 0.7 | 70 | 5780 | |
| SC(B)10-2500/10 | 3500 | 18180 | 0.7 | 71 | 6600 | |
| SC(B)10-3150/10 | 4000 | 18800 | 0.5 | 71 | 7800 | |
| SC(B)10-4000/10 | 4700 | 22000 | 0.5 | 76 | 10000 |
| مدل | DIMENSION (میلی متر) | |||||||||
| a | b | c | d | e | f | g | h | K1 | K2 | |
| SC(Z)(B) 10-30/10 | 1120 | 850 | 1100 | 400 | 750 | 640 | 290 | 260 | 270 | 135 |
| SC(Z)(B) 10-50/10 | 1170 | 850 | 1160 | 400 | 810 | 700 | 310 | 270 | 290 | 145 |
| SC(Z)(B)10-80/10 | 1210 | 900 | 1240 | 450 | 890 | 760 | 320 | 280 | 290 | 145 |
| SC(Z)(B)10-100/10 | 1240 | 900 | 1280 | 450 | 940 | 880 | 320 | 275 | 295 | 142.5 |
| SC(Z)(B)10-125/10 | 1270 | 950 | 1330 | 550 | 980 | 920 | 325 | 280 | 310 | 155 |
| SC(Z)(B)10-160/10 | 1310 | 1100 | 1360 | 550 | 1010 | 960 | 305 | 260 | 315 | 157.5 |
| SC(Z)(B)10-200/10 | 1350 | 1140 | 1400 | 660 | 1050 | 980 | 310 | 265 | 340 | 170 |
| SC(Z)(B)10-250/10 | 1420 | 1210 | 1430 | 660 | 1075 | 1010 | 300 | 255 | 355 | 177.5 |
| SC(Z)(B)10-315/10 | 1460 | 1250 | 1460 | 660 | 1100 | 1050 | 305 | 260 | 365 | 182.5 |
| SC(Z)(B)10-400/10 | 1520 | 1280 | 1520 | 660 | 1165 | 1090 | 315 | 270 | 375 | 187.5 |
| SC(Z)(B)10-500/10 | 1530 | 1320 | 1580 | 660 | 1205 | 1150 | 320 | 275 | 385 | 182.5 |
| SC(Z)(B)10-630/10 | 1670 | 1350 | 1630 | 660 | 1280 | 1200 | 325 | 280 | 430 | 215 |
| SC(Z)(B)10-800/10 | 1680 | 1350 | 1650 | 820 | 1300 | 1220 | 340 | 295 | 445 | 222.5 |
| SC(Z)(B)10-1000/10 | 1770 | 1420 | 1750 | 820 | 1390 | 1310 | 345 | 300 | 465 | 232.5 |
| SC(Z)(B)10-1250/10 | 1880 | 1530 | 1790 | 820 | 1430 | 1350 | 355 | 310 | 485 | 242.5 |
| SC(Z)(B)10-1600/10 | 1960 | 1530 | 1860 | 1070 | 1520 | 1420 | 375 | 330 | 510 | 255 |
| SC(Z)(B)10-2000/10 | 2000 | 1620 | 1960 | 1070 | 1600 | 1500 | 395 | 350 | 510 | 255 |
| SC(Z)(B)10-2500/10 | 2100 | 1680 | 2040 | 1070 | 1680 | 1560 | 425 | 380 | 550 | 275 |
| SC(Z)(B)10-3150/10 | 2240 | 1750 | 2150 | 1070 | 1800 | 1660 | 460 | 410 | 580 | 290 |
| SC(Z)(B) 10-4000/10 | 2370 | 1840 | 2310 | 1070 | 1960 | 1800 | 500 | 450 | 630 | 315 |
| مدل | ظرفیت (KVA) | طول (MM) |
WIDTH (میلی متر) | HEIGHT (MM) |
طولی (میلی متر) | افقی (MM) | وزن (کیلوگرم) |
| SC(Z)(B) 10-30/10 | 30 | 770 | 500 | 750 | 400 | 450 | 285 |
| SC(Z)(B) 10-50/10 | 50 | 820 | 500 | 810 | 400 | 450 | 330 |
| SC(Z)(B)10-80/10 | 80 | 860 | 550 | 890 | 450 | 500 | 465 |
| SC(Z)(B)10-100/10 | 100 | 890 | 650 | 940 | 450 | 600 | 530 |
| SC(Z)(B)10-125/10 | 125 | 920 | 650 | 980 | 550 | 600 | 640 |
| SC(Z)(B)10-160/10 | 160 | 960 | 800 | 1010 | 550 | 750 | 760 |
| SC(Z)(B)10-200/10 | 200 | 1000 | 800 | 1050 | 660 | 750 | 905 |
| SC(Z)(B)10-250/10 | 250 | 1070 | 900 | 1075 | 660 | 850 | 1085 |
| SC(Z)(B)10-315/10 | 315 | 1110 | 900 | 1100 | 660 | 850 | 1175 |
| SC(Z)(B)10-400/10 | 400 | 1170 | 900 | 1165 | 660 | 850 | 1460 |
| SC(Z)(B) 10-500/10 | 500 | 1180 | 970 | 1205 | 660 | 920 | 1670 |
| SC(Z)(B) 10-630/10 | 630 | 1320 | 1000 | 1280 | 660 | 950 | 1890 |
| SC(Z)(B)10-800/10 | 800 | 1325 | 1000 | 1300 | 820 | 950 | 2320 |
| SC(Z)(B)10-1000/10 | 1000 | 1420 | 1180 | 1390 | 820 | 950 | 2800 |
| SC(Z)(B)10-1250/10 | 1250 | 1530 | 1320 | 1430 | 820 | 1270 | 3255 |
| SC(Z)(B)10-1600/10 | 1600 | 1610 | 1320 | 1520 | 1070 | 1270 | 4115 |
| SC(Z)(B) 10-2000/10 | 2000 | 1650 | 1500 | 1600 | 1070 | 1450 | 4690 |
| SC(Z)(B)10-2500/10 | 2500 | 1750 | 1550 | 1680 | 1070 | 1500 | 5620 |
| SC(Z)(B) 10-3150/10 | 3150 | 1890 | 1550 | 1800 | 1070 | 1500 | 6850 |
| SC(Z)(B) 10-4000/10 | 4000 | 2020 | 1630 | 1960 | 1070 | 1580 | 8110 |
مشخصات شرکت
Shanghai Industry Transformers Co., Ltd (SGOB) یک تامین کننده کامل تجهیزات توزیع برق است. محصولات ما عبارتند از:
● ترانسفورماتورهای روغنی
● ترانسفورماتورهای روغنی 35 کیلوولت
● ترانسفورماتورهای قدرت باد
● ترانسفورماتورهای توزیع آلیاژ آمورف
● ترانسفورماتورهای فتوولتائیک
● ترانسفورماتورهای پست جعبه ای
● ترانسفورماتورهای قدرت نوع خشک عایق رزین اکساکسی
شرکت ما در سال 2007 تاسیس شد و امروزه دارای یک کارگاه 40000 متر مربعی و بیش از 200 کارمند است. محصولات ما به طور گسترده در طیف گسترده ای از صنایع مانند تولید و توزیع برق، تولید زغال سنگ، متالورژی، نفت و گاز، مواد شیمیایی، ساخت و ساز، بنادر، فرودگاه ها، زیرساخت های راه آهن و شهرداری استفاده می شود.
ما همچنین تجهیزات مربوطه مانند کابینتها و محفظههای برق، جعبههای سوئیچگیر را تولید میکنیم. در حال حاضر، ما در حال گسترش خط تولید خود به سایر حوزههای مرتبط با قدرت مانند اتصالات انقباض داغ، کابلهای الکتریکی و تجهیزات مکانیکی مرتبط و غیره هستیم. هدف ما ساختن یک پلتفرم تامین تجهیزات الکتریکی و قطعات برای مشتریان جهانیمان است.
گواهینامه ها
ما برای ارائه محصولات با بالاترین کیفیت به سیستم کنترل کیفیت دقیق خود متکی هستیم. از 200 کارمند ما، 46 نفر مهندس هستند. سیستم کیفیت ما شامل شرایط زیر است:
● مرکز ملی نظارت بر کیفیت ترانسفورماتور چین
● سیستم مدیریت کیفیت ISO-9001:2008
● سیستم مدیریت زیست محیطی ISO-14001:2004
● سیستم ایمنی و بهداشت OHSMS18000
اختراعات ما:
قابلیت های تولید و تست کیفیت ما عبارتند از:
● سیم پیچ اتوماتیک فویل
● ورق و برش استیل سیلیکونی دیجیتال
● فر خشک کن و خط لاک تمام اتوماتیک خلاء
● تستر ترشح جزئی HAEFLY
● قدرت آنالایزر HAEFLY
● آنالایزر هارمونیک HAEFLY
نتیجه محصولی برتر با راندمان بالا، اتلاف توان کمتر و نویز کم برای به حداکثر رساندن سرمایه گذاری زیرساخت شما است.
