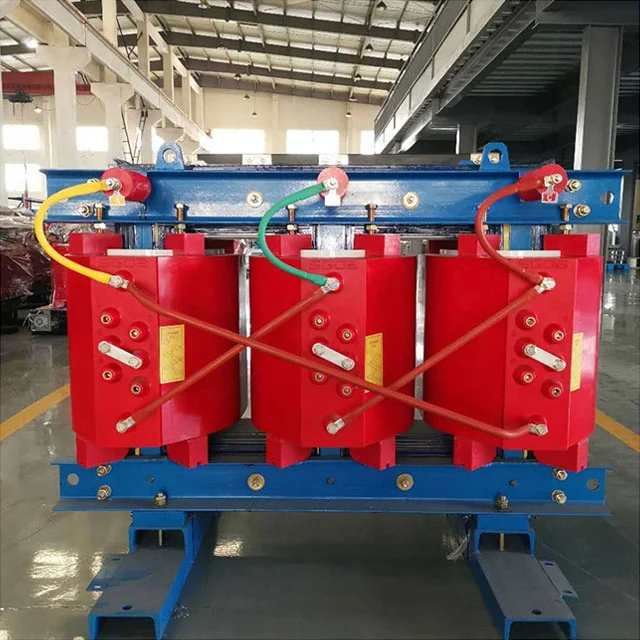

به عنوان تولید کننده حرفه ای ، SGOB دوست دارد ترانسفورماتور نوع خشک سه فاز 50Hz با کیفیت بالا را برای شما فراهم کند ، که یک دستگاه تبدیل قدرت سه فاز بدون محیط عایق مایع است. طراحی شده برای مناطق داخلی و حساس به محیط زیست ، متعلق به دسته تجهیزات انتقال و توزیع انرژی بدون تعمیر و نگهداری است.
ترانسفورماتور نوع خشک با کیفیت 200 کیلو ولت سه فاز 50 هرتز توسط تولید کننده حرفه ای چین SGOB تولید می شود ، که متوجه تبدیل ولتاژ AC از طریق اصل القایی الکترومغناطیسی می شود ، ظرفیت دارای رتبه بندی با الزامات توزیع انرژی متوسط ، هسته و سیم پیچ با مواد عایق جامد محاصره می شود.
سیستم سیم پیچ هادی مس و فیبر شیشه ای تقویت شده با عایق کامپوزیت رزین اپوکسی ، که با ریخته گری فشار خلاء در بدن آب بندی بدون شکاف تشکیل می شود ، اتخاذ می کند.
هسته هسته 200KVA سه فاز 50 هرتز ترانسفورماتور نوع خشکی دانه ای با روکش فلزی با لمینیت درز کامل مورب را اتخاذ می کند ، و سطح آن با لایه رنگ عایق ضد رطوبت روکش می شود. کانال اتلاف گرما با عبور هوای لانه زنبوری سه بعدی طراحی شده است و اتلاف گرما با کمک فن شروع به کار کنترل دما به طور فعال تحقق می یابد.
نوار مس مقاوم در برابر خوردگی برای اتصال پایانه ها ، پشتیبانی از دسترسی کابل دو طرفه. این پوسته از فناوری اسپری صفحه فولادی نورد سرد استفاده می کند و رابط نصب کمک فنر در پایین محفوظ است.
در حین کار ، مجرای تهویه باید از گرد و غبار نگه داشته شود و تجمع گرد و غبار در مجرای تهویه به طور مرتب با تجهیزات جمع آوری گرد و غبار فشار منفی تمیز می شود. اتصال پایانه های اتصال را هر شش ماه یک بار بررسی کنید و آنها را به ترتیب با آچار گشتاور دوباره قفل کنید. آزمایش مقاومت عایق باید در صورت پایین بودن رطوبت از مقدار حد انجام شود. قبل از اندازه گیری ، تمام اتصالات خارجی را جدا کنید. پس از قطع برق ناگهانی ، تجهیزات مجاز به ایستادن هستند تا زمانی که درجه حرارت با دمای محیط سازگار باشد قبل از شروع مجدد. حلال های شیمیایی برای تمیز کردن سطح پوسته ممنوع است. فقط می توان از مواد شوینده خنثی برای پاک کردن آن استفاده کرد.
ترانسفورماتور نوع خشک 200KVA سه فاز 50 هرتز در اتاق توزیع مجتمع تجاری ، سیستم منبع تغذیه اضطراری ساختمان بالا ، مدار پشتیبان اتاق عمل بیمارستان ، لینک منبع تغذیه بدون وقفه مرکز داده ، کارگاه تولید دقیق ، گره تبدیل کابل اصلی ، ایستگاه توزیع برق جرقه بندری و مرکز کنترل ایستگاه مترو و سایر قطب های برق که نیاز به آتش سوزی و محافظت از مواد را دارند ، استفاده می شود.
در مقایسه با ترانسفورماتورهای نوع خشک معمولی ، فرآیند ریخته گری خلاء از ترانسفورماتور نوع خشک 200kVA سه فاز 50 هرتز ، شکاف هوا را در داخل سیم پیچ ها از بین می برد و تخلیه جزئی به طور قابل توجهی پایین تر از ساختارهای غیر بسته است. ضریب انبساط حرارتی رزین اپوکسی و هادی مس برای جلوگیری از ترک خوردگی لایه عایق ناشی از دوچرخه سواری حرارتی مطابقت دارد. راندمان تبادل گرما از ساختار اتلاف گرمای سه بعدی از باله های مسطح سنتی پیشی می گیرد و افزایش دما در همان بار کاهش می یابد. فناوری اصلی همه اتصالات شیب دار باعث کاهش از دست دادن مدار مغناطیسی می شود و جریان بدون بار بهتر از سطح عمومی صنعت است. پوشش پیشگیرانه زنگ زدگی محفظه محافظ ، آزمایش شتاب اسپری نمکی را پشت سر می گذارد و هیچ خطر خوردگی برای قطعات فلزی در محیط های مرطوب وجود ندارد.
| مدل | بدون از دست دادن بار (W) |
از دست دادن بار (120 ٪) |
ناراحتی (٪) |
جریان جریان (٪) |
سطح سر و صدا (LPA) DB |
وزن (کیلوگرم) |
| SC (ب) 10-30/10 | 205 | 750 | 4 | 2.3 | 57 | 290 |
| SC (B) 10-50/10 | 285 | 1060 | 2.2 | 57 | 360 | |
| SC (B) 10-80/10 | 380 | 1460 | 1.7 | 59 | 590 | |
| SC (B) 10-100/10 | 410 | 1670 | 1.7 | 59 | 640 | |
| SC (B) 10-125/10 | 470 | 1960 | 1.5 | 60 | 670 | |
| SC (B) 10-160/10 | 550 | 2250 | 1.5 | 60 | 870 | |
| SC (ب) 10-200/10 | 650 | 2680 | 1.3 | 61 | 1040 | |
| SC (B) 10-250/10 | 740 | 2920 | 1.3 | 61 | 1220 | |
| SC (B) 10-315/10 | 880 | 3670 | 1.1 | 63 | 1470 | |
| SC (B) 10-400/10 | 1000 | 4220 | 1.1 | 63 | 1760 | |
| SC (B) 10-500/10 | 1180 | 5170 | 1.1 | 64 | 2050 | |
| SC (B) 10-630/10 | 1300 | 6310 | 6 | 0.9 | 65 | 2360 |
| SC (B) 10-800/10 | 1540 | 7360 | 0.9 | 65 | 2730 | |
| SC (B) 10-1000/10 | 1750 | 8610 | 0.9 | 65 | 3270 | |
| SC (B) 10-1250/10 | 2030 | 10260 | 0.9 | 67 | 3840 | |
| SC (B) 10-1600/10 | 2700 | 12400 | 0.9 | 68 | 4920 | |
| SC (ب) 10-2000/10 | 3000 | 15300 | 0.7 | 70 | 5780 | |
| SC (B) 10-2500/10 | 3500 | 18180 | 0.7 | 71 | 6600 | |
| SC (B) 10-3150/10 | 4000 | 18800 | 0.5 | 71 | 7800 | |
| SC (B) 10-4000/10 | 4700 | 22000 | 0.5 | 76 | 10000 |
| مدل | بعد (میلی متر) | |||||||||
| a | b | c | d | e | f | g | h | K1 | K2 | |
| SC (Z) (ب) 10-30/10 | 1120 | 850 | 1100 | 400 | 750 | 640 | 290 | 260 | 270 | 135 |
| SC (Z) (ب) 10-50/10 | 1170 | 850 | 1160 | 400 | 810 | 700 | 310 | 270 | 290 | 145 |
| SC (Z) (ب) 10-80/10 | 1210 | 900 | 1240 | 450 | 890 | 760 | 320 | 280 | 290 | 145 |
| SC (Z) (ب) 10-100/10 | 1240 | 900 | 1280 | 450 | 940 | 880 | 320 | 275 | 295 | 142.5 |
| SC (Z) (ب) 10-125/10 | 1270 | 950 | 1330 | 550 | 980 | 920 | 325 | 280 | 310 | 155 |
| SC (Z) (B) 10-160/10 | 1310 | 1100 | 1360 | 550 | 1010 | 960 | 305 | 260 | 315 | 157.5 |
| SC (Z) (ب) 10-200/10 | 1350 | 1140 | 1400 | 660 | 1050 | 980 | 310 | 265 | 340 | 170 |
| SC (Z) (ب) 10-250/10 | 1420 | 1210 | 1430 | 660 | 1075 | 1010 | 300 | 255 | 355 | 177.5 |
| SC (Z) (B) 10-315/10 | 1460 | 1250 | 1460 | 660 | 1100 | 1050 | 305 | 260 | 365 | 182.5 |
| SC (Z) (ب) 10-400/10 | 1520 | 1280 | 1520 | 660 | 1165 | 1090 | 315 | 270 | 375 | 187.5 |
| SC (Z) (ب) 10-500/10 | 1530 | 1320 | 1580 | 660 | 1205 | 1150 | 320 | 275 | 385 | 182.5 |
| SC (Z) (ب) 10-630/10 | 1670 | 1350 | 1630 | 660 | 1280 | 1200 | 325 | 280 | 430 | 215 |
| SC (Z) (ب) 10-800/10 | 1680 | 1350 | 1650 | 820 | 1300 | 1220 | 340 | 295 | 445 | 222.5 |
| SC (Z) (ب) 10-1000/10 | 1770 | 1420 | 1750 | 820 | 1390 | 1310 | 345 | 300 | 465 | 232.5 |
| SC (Z) (ب) 10-1250/10 | 1880 | 1530 | 1790 | 820 | 1430 | 1350 | 355 | 310 | 485 | 242.5 |
| SC (Z) (ب) 10-1600/10 | 1960 | 1530 | 1860 | 1070 | 1520 | 1420 | 375 | 330 | 510 | 255 |
| SC (Z) (ب) 10-2000/10 | 2000 | 1620 | 1960 | 1070 | 1600 | 1500 | 395 | 350 | 510 | 255 |
| SC (Z) (ب) 10-2500/10 | 2100 | 1680 | 2040 | 1070 | 1680 | 1560 | 425 | 380 | 550 | 275 |
| SC (Z) (ب) 10-3150/10 | 2240 | 1750 | 2150 | 1070 | 1800 | 1660 | 460 | 410 | 580 | 290 |
| SC (Z) (ب) 10-4000/10 | 2370 | 1840 | 2310 | 1070 | 1960 | 1800 | 500 | 450 | 630 | 315 |
| مدل | ظرفیت (KVA) | طول (میلی متر) |
عرض (میلی متر) | قد (میلی متر) |
طولی (میلی متر) | افقی (میلی متر) | وزن (کیلوگرم) |
| SC (Z) (ب) 10-30/10 | 30 | 770 | 500 | 750 | 400 | 450 | 285 |
| SC (Z) (ب) 10-50/10 | 50 | 820 | 500 | 810 | 400 | 450 | 330 |
| SC (Z) (ب) 10-80/10 | 80 | 860 | 550 | 890 | 450 | 500 | 465 |
| SC (Z) (ب) 10-100/10 | 100 | 890 | 650 | 940 | 450 | 600 | 530 |
| SC (Z) (ب) 10-125/10 | 125 | 920 | 650 | 980 | 550 | 600 | 640 |
| SC (Z) (B) 10-160/10 | 160 | 960 | 800 | 1010 | 550 | 750 | 760 |
| SC (Z) (ب) 10-200/10 | 200 | 1000 | 800 | 1050 | 660 | 750 | 905 |
| SC (Z) (ب) 10-250/10 | 250 | 1070 | 900 | 1075 | 660 | 850 | 1085 |
| SC (Z) (B) 10-315/10 | 315 | 1110 | 900 | 1100 | 660 | 850 | 1175 |
| SC (Z) (ب) 10-400/10 | 400 | 1170 | 900 | 1165 | 660 | 850 | 1460 |
| SC (Z) (ب) 10-500/10 | 500 | 1180 | 970 | 1205 | 660 | 920 | 1670 |
| SC (Z) (ب) 10-630/10 | 630 | 1320 | 1000 | 1280 | 660 | 950 | 1890 |
| SC (Z) (ب) 10-800/10 | 800 | 1325 | 1000 | 1300 | 820 | 950 | 2320 |
| SC (Z) (ب) 10-1000/10 | 1000 | 1420 | 1180 | 1390 | 820 | 950 | 2800 |
| SC (Z) (ب) 10-1250/10 | 1250 | 1530 | 1320 | 1430 | 820 | 1270 | 3255 |
| SC (Z) (ب) 10-1600/10 | 1600 | 1610 | 1320 | 1520 | 1070 | 1270 | 4115 |
| SC (Z) (ب) 10-2000/10 | 2000 | 1650 | 1500 | 1600 | 1070 | 1450 | 4690 |
| SC (Z) (ب) 10-2500/10 | 2500 | 1750 | 1550 | 1680 | 1070 | 1500 | 5620 |
| SC (Z) (ب) 10-3150/10 | 3150 | 1890 | 1550 | 1800 | 1070 | 1500 | 6850 |
| SC (Z) (ب) 10-4000/10 | 4000 | 2020 | 1630 | 1960 | 1070 | 1580 | 8110 |
آیا ساختار خنک کننده سه بعدی نیاز به نگهداری اضافی دارد؟
ماژول فن طراحی مهر و موم تحمل را اتخاذ می کند و پس از رسیدن زمان عمل انباشته شده به آستانه ، بدون روغن کاری و نگهداری ، می تواند به عنوان یک کل جایگزین شود.
چگونه می توان از خوردگی ترمینال در مناطق ساحلی با مه نمک بالا جلوگیری کرد؟
تماس با آبکاری 200kVA سه فاز 50 هرتز ترانسفورماتور نوع خشک یک فرآیند چند لایه آلیاژ نیکل روی با آستین های محافظت از ترمینال اختیاری است که می تواند برای جداسازی تماس با اسپری نمکی نصب شود.
