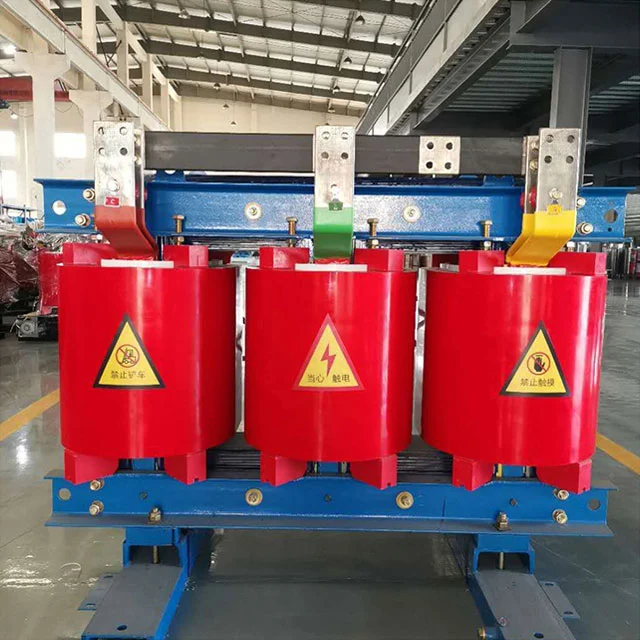

به عنوان یک تولید کننده حرفه ای ، SGOB ترانسفورماتور نوع خشک سه فاز 630 کیلو ولت با کیفیت بالا ، نوعی تجهیزات تبدیل انرژی با عایق جامد را ارائه می دهد. تحول ولتاژ از طریق کویل های محصور شده با رزین اپوکسی حاصل می شود و خطر نشت مایع را از بین می برد و برای برنامه های منبع تغذیه که نیاز به استانداردهای ایمنی بالا دارند ، طراحی شده است.
این ترانسفورماتور نوع خشک سه فاز 630 KVA از SGOB دارای 100 ٪ سیم پیچ مس ، ولتاژ بالا 5000 ولت و فرکانس 50Hz/60Hz است. مطابق با استانداردهای IEC برای استفاده در نیروگاه ها ، پستهای و غیره ولتاژهای دارای امتیاز شامل 6kV ، 6.3kV ، 10kV ، 10.5kV و 11kV است. سفارشی سازی برای الزامات خاص در دسترس است. لطفا برای اطلاعات بیشتر با ما تماس بگیرید
ویژگی های محصول:
1. کویل ها از هادی های مس با عایق کامپوزیت فایبرگلاس ، خلاء در رزین اپوکسی برای یک ساختار بدون حباب استفاده می کنند.
2. هسته از ورق های فولادی سیلیکون دانه گرا با طرح پله ای دور استفاده می کند تا از دست دادن هیسترزیس کاهش یابد.
3. طرف ولتاژ کم از یک ساختار سیم پیچ فویل با جوش قوس اتوماتیک آرگون برای توزیع جریان یکنواخت استفاده می کند.
4. یک سیستم کنترل دما هوشمند با یک فن محوری ، راندمان خنک کننده را تنظیم می کند.
5. پوشش تمبر دارای باله های خنک کننده برای افزایش همرفت و یک پوشش مقاوم در برابر خوردگی در برابر اسپری نمکی محافظت می کند.
روند تولید:
پس از سیم پیچ ، سیم مسی با لاک عایق قبل از منزل ، سپس خلاء ریخته گری در رزین اپوکسی برای پخت شده است. هسته لیزر برش خورده و انباشته شده است و گیره های هیدرولیک فشار ثابت دارند. پس از مونتاژ ، هسته و کویل ها برای پیوند اجزای پخته می شوند. اسکن تخلیه جزئی و تجزیه و تحلیل هارمونیک قبل از حمل و نقل انجام می شود ، با داده های بارگذاری شده در ابر برای قابلیت ردیابی.
مزایای اصلی ترانسفورماتورهای ناشی از نفت:
1. ترانسفورماتورهای ناشی از نفت به دلیل خرابی مهر و موم ، خطر نشت روغن دارند و به طور بالقوه باعث آلودگی خاک و خطرات آتش سوزی می شوند. ترانسفورماتور نوع خشک سه فاز 630 KVA ، رسانه های قابل اشتعال را از بین می برد و در صورت گسل قوس ، خود را از بین می برد و از آسیب ثانویه جلوگیری می کند. ترانسفورماتورهای ناشی از نفت ، گازهای قابل اشتعال را در شرایط اضافه بار تولید می کنند و به سیستم های حفاظت از گاز احتیاج دارند. ترانسفورماتورهای نوع خشک به طور مستقیم دمای گرمترین نقطه را با استفاده از سنسورهای تعبیه شده نظارت می کنند و سرعت هشدار و پاسخ اولیه را بهبود می بخشند.
2. در ترانسفورماتورهای ناشی از روغن ، تغییر در ویسکوزیته روغن در دماهای پایین بر راندمان اتلاف گرما تأثیر می گذارد و دمای بالا پیری عایق را تسریع می کند. ضریب انبساط حرارتی رزین اپوکسی در ترانسفورماتورهای نوع خشک با هادی های مس مطابقت دارد و پایداری مکانیکی را تحت تغییرات دمای شدید حفظ می کند. ترانسفورماتورهای ناشی از نفت نیاز به تناوب تناوبی روغن و آزمایش محتوای رطوبت دارند. ساختار کاملاً مهر و موم شده ترانسفورماتورهای نوع خشک امکان عملکرد در محیط های رطوبت 100 ٪ را فراهم می کند و نیاز به محفظه های محافظ اضافی در محیط های دریایی با خوردگی اسپری نمکی را از بین می برد.
3. تعمیر و نگهداری ترانسفورماتور ناشی از نفت نیاز به تجهیزات تخصصی تصفیه نفت و هزینه های دفع روغن زباله دارد. نشت تصادفی منجر به هزینه های پاکسازی سایت می شود. ترانسفورماتورهای نوع خشک فقط برای تجمع گرد و غبار سطح نیاز به تمیز کردن هوای فشرده دارند و هزینه جایگزینی قابل مصرف ندارند. دفع ترانسفورماتورهای ناشی از نفت شامل روش های زباله خطرناک است. مواد از نوع خشک می توانند از نظر مکانیکی خرد ، مرتب سازی و بازیافت شوند ، به طور قابل توجهی افزایش ارزش باقیمانده. تعمیرات ترانسفورماتور ناشی از نفت نیاز به روشهای تخلیه روغن دارد. ترانسفورماتورهای نوع خشک از جایگزینی سیم پیچ ماژولار پشتیبانی می کنند و باعث کاهش خرابی می شوند.
یادداشت های نگهداری
1. برای جلوگیری از ترانسفورماتور نوع خشک سه فاز 630 کیلو ولت از یک اسلحه هوا با فشار بالا به طور مستقیم روی سینک گرما استفاده نکنید تا از ریزه های ریز در رزین جلوگیری کنید.
2. در صورت جمع آوری بیش از سه ماه ، گرد و غبار را از کانال های اتلاف گرما با یک برس نرم تمیز کنید.
3. قبل از فصل موسمی ، تشکیل کریستال نمک را در پایانه های مناطق ساحلی بررسی کنید.
4. آزمایش عایق بین نوبت را بعد از یک مدار کوتاه ناگهانی انجام دهید.
5. مهر و موم و ذخیره در یک محیط خشک در هنگام ذخیره طولانی مدت ؛ قبل از شروع مجدد ، 48 ساعت درجه حرارت و رطوبت ثابت را حفظ کنید.
آیا ظرفیت اضافه بار از ترانسفورماتورهای ناشی از نفت پایین تر است؟
سیم پیچ های محصور شده با رزین از ظرفیت حرارتی بالاتری برخوردار هستند و تحت خنک کننده هوای اجباری ، زمان بار بیش از حد مداوم در واقع طولانی تر از ترانسفورماتورهای ناشی از روغن است. سرعت بازیابی عایق پس از یک مدار کوتاه ناگهانی نیز سریعتر است.
پارامترهای محصول
| مدل | بدون از دست دادن بار (W) |
از دست دادن بار (120 ٪) |
ناراحتی (٪) |
جریان جریان (٪) |
سطح سر و صدا (LPA) DB |
وزن (کیلوگرم) |
| SC (ب) 10-30/10 | 205 | 750 | 4 | 2.3 | 57 | 290 |
| SC (B) 10-50/10 | 285 | 1060 | 2.2 | 57 | 360 | |
| SC (B) 10-80/10 | 380 | 1460 | 1.7 | 59 | 590 | |
| SC (B) 10-100/10 | 410 | 1670 | 1.7 | 59 | 640 | |
| SC (B) 10-125/10 | 470 | 1960 | 1.5 | 60 | 670 | |
| SC (B) 10-160/10 | 550 | 2250 | 1.5 | 60 | 870 | |
| SC (ب) 10-200/10 | 650 | 2680 | 1.3 | 61 | 1040 | |
| SC (B) 10-250/10 | 740 | 2920 | 1.3 | 61 | 1220 | |
| SC (B) 10-315/10 | 880 | 3670 | 1.1 | 63 | 1470 | |
| SC (B) 10-400/10 | 1000 | 4220 | 1.1 | 63 | 1760 | |
| SC (B) 10-500/10 | 1180 | 5170 | 1.1 | 64 | 2050 | |
| SC (B) 10-630/10 | 1300 | 6310 | 6 | 0.9 | 65 | 2360 |
| SC (B) 10-800/10 | 1540 | 7360 | 0.9 | 65 | 2730 | |
| SC (B) 10-1000/10 | 1750 | 8610 | 0.9 | 65 | 3270 | |
| SC (B) 10-1250/10 | 2030 | 10260 | 0.9 | 67 | 3840 | |
| SC (B) 10-1600/10 | 2700 | 12400 | 0.9 | 68 | 4920 | |
| SC (ب) 10-2000/10 | 3000 | 15300 | 0.7 | 70 | 5780 | |
| SC (B) 10-2500/10 | 3500 | 18180 | 0.7 | 71 | 6600 | |
| SC (B) 10-3150/10 | 4000 | 18800 | 0.5 | 71 | 7800 | |
| SC (B) 10-4000/10 | 4700 | 22000 | 0.5 | 76 | 10000 |
| مدل | بعد (میلی متر) | |||||||||
| a | b | c | d | e | f | g | h | K1 | K2 | |
| SC (Z) (ب) 10-30/10 | 1120 | 850 | 1100 | 400 | 750 | 640 | 290 | 260 | 270 | 135 |
| SC (Z) (ب) 10-50/10 | 1170 | 850 | 1160 | 400 | 810 | 700 | 310 | 270 | 290 | 145 |
| SC (Z) (ب) 10-80/10 | 1210 | 900 | 1240 | 450 | 890 | 760 | 320 | 280 | 290 | 145 |
| SC (Z) (ب) 10-100/10 | 1240 | 900 | 1280 | 450 | 940 | 880 | 320 | 275 | 295 | 142.5 |
| SC (Z) (ب) 10-125/10 | 1270 | 950 | 1330 | 550 | 980 | 920 | 325 | 280 | 310 | 155 |
| SC (Z) (B) 10-160/10 | 1310 | 1100 | 1360 | 550 | 1010 | 960 | 305 | 260 | 315 | 157.5 |
| SC (Z) (ب) 10-200/10 | 1350 | 1140 | 1400 | 660 | 1050 | 980 | 310 | 265 | 340 | 170 |
| SC (Z) (ب) 10-250/10 | 1420 | 1210 | 1430 | 660 | 1075 | 1010 | 300 | 255 | 355 | 177.5 |
| SC (Z) (B) 10-315/10 | 1460 | 1250 | 1460 | 660 | 1100 | 1050 | 305 | 260 | 365 | 182.5 |
| SC (Z) (ب) 10-400/10 | 1520 | 1280 | 1520 | 660 | 1165 | 1090 | 315 | 270 | 375 | 187.5 |
| SC (Z) (ب) 10-500/10 | 1530 | 1320 | 1580 | 660 | 1205 | 1150 | 320 | 275 | 385 | 182.5 |
| SC (Z) (ب) 10-630/10 | 1670 | 1350 | 1630 | 660 | 1280 | 1200 | 325 | 280 | 430 | 215 |
| SC (Z) (ب) 10-800/10 | 1680 | 1350 | 1650 | 820 | 1300 | 1220 | 340 | 295 | 445 | 222.5 |
| SC (Z) (ب) 10-1000/10 | 1770 | 1420 | 1750 | 820 | 1390 | 1310 | 345 | 300 | 465 | 232.5 |
| SC (Z) (ب) 10-1250/10 | 1880 | 1530 | 1790 | 820 | 1430 | 1350 | 355 | 310 | 485 | 242.5 |
| SC (Z) (ب) 10-1600/10 | 1960 | 1530 | 1860 | 1070 | 1520 | 1420 | 375 | 330 | 510 | 255 |
| SC (Z) (ب) 10-2000/10 | 2000 | 1620 | 1960 | 1070 | 1600 | 1500 | 395 | 350 | 510 | 255 |
| SC (Z) (ب) 10-2500/10 | 2100 | 1680 | 2040 | 1070 | 1680 | 1560 | 425 | 380 | 550 | 275 |
| SC (Z) (ب) 10-3150/10 | 2240 | 1750 | 2150 | 1070 | 1800 | 1660 | 460 | 410 | 580 | 290 |
| SC (Z) (ب) 10-4000/10 | 2370 | 1840 | 2310 | 1070 | 1960 | 1800 | 500 | 450 | 630 | 315 |
| مدل | ظرفیت (KVA) | طول (میلی متر) |
عرض (میلی متر) | قد (میلی متر) |
طولی (میلی متر) | افقی (میلی متر) | وزن (کیلوگرم) |
| SC (Z) (ب) 10-30/10 | 30 | 770 | 500 | 750 | 400 | 450 | 285 |
| SC (Z) (ب) 10-50/10 | 50 | 820 | 500 | 810 | 400 | 450 | 330 |
| SC (Z) (ب) 10-80/10 | 80 | 860 | 550 | 890 | 450 | 500 | 465 |
| SC (Z) (ب) 10-100/10 | 100 | 890 | 650 | 940 | 450 | 600 | 530 |
| SC (Z) (ب) 10-125/10 | 125 | 920 | 650 | 980 | 550 | 600 | 640 |
| SC (Z) (B) 10-160/10 | 160 | 960 | 800 | 1010 | 550 | 750 | 760 |
| SC (Z) (ب) 10-200/10 | 200 | 1000 | 800 | 1050 | 660 | 750 | 905 |
| SC (Z) (ب) 10-250/10 | 250 | 1070 | 900 | 1075 | 660 | 850 | 1085 |
| SC (Z) (B) 10-315/10 | 315 | 1110 | 900 | 1100 | 660 | 850 | 1175 |
| SC (Z) (ب) 10-400/10 | 400 | 1170 | 900 | 1165 | 660 | 850 | 1460 |
| SC (Z) (ب) 10-500/10 | 500 | 1180 | 970 | 1205 | 660 | 920 | 1670 |
| SC (Z) (ب) 10-630/10 | 630 | 1320 | 1000 | 1280 | 660 | 950 | 1890 |
| SC (Z) (ب) 10-800/10 | 800 | 1325 | 1000 | 1300 | 820 | 950 | 2320 |
| SC (Z) (ب) 10-1000/10 | 1000 | 1420 | 1180 | 1390 | 820 | 950 | 2800 |
| SC (Z) (ب) 10-1250/10 | 1250 | 1530 | 1320 | 1430 | 820 | 1270 | 3255 |
| SC (Z) (ب) 10-1600/10 | 1600 | 1610 | 1320 | 1520 | 1070 | 1270 | 4115 |
| SC (Z) (ب) 10-2000/10 | 2000 | 1650 | 1500 | 1600 | 1070 | 1450 | 4690 |
| SC (Z) (ب) 10-2500/10 | 2500 | 1750 | 1550 | 1680 | 1070 | 1500 | 5620 |
| SC (Z) (ب) 10-3150/10 | 3150 | 1890 | 1550 | 1800 | 1070 | 1500 | 6850 |
| SC (Z) (ب) 10-4000/10 | 4000 | 2020 | 1630 | 1960 | 1070 | 1580 | 8110 |
