توضیحات محصول

ترانسفورماتور خشک SGOB 4000kva یک راه حل قدرت قوی و کارآمد برای برنامه های کاربردی است. طراحی سازگار با محیط زیست، ردپای جمع و جور، گزینه های قابل تنظیم و مطابقت با استانداردهای صنعت، آن را به گزینه ای عالی برای مشاغلی تبدیل کرده است که به راه حل های الکتریکی با کارایی بالا و پایدار نیاز دارند. این ترانسفورماتور با سیستم‌های خنک‌کننده پیشرفته و طراحی کم‌مصرف انرژی، راهی مطمئن و مقرون‌به‌صرفه برای برآوردن نیازهای برق به کسب‌وکارها ارائه می‌دهد و از عملکرد روان و کارآمد اطمینان می‌دهد.

طراحی خشک ترانسفورماتور خطر نشت روغن را از بین می برد و آن را به گزینه ای سازگار با محیط زیست و پایدار تبدیل می کند. این طراحی همچنین تضمین می کند که ترانسفورماتور می تواند به راحتی در محیط های مختلف، از جمله محیط هایی با محدودیت فضا، نصب و راه اندازی شود. ردپای جمع و جور و ساختار مستحکم ترانسفورماتور خشک SGOB 4000kva آن را به یک انتخاب عالی برای مشاغلی تبدیل می کند که به یک راه حل قدرتمند و در عین حال صرفه جویی در فضا نیاز دارند.

ترانسفورماتور خشک SGOB 4000kva مجهز به سیستم های خنک کننده پیشرفته است که دمای عملیاتی مطلوب را حفظ می کند، آلودگی صوتی و تولید گرما را کاهش می دهد. این تضمین می کند که ترانسفورماتور بی صدا و کارآمد کار می کند و مصرف انرژی و هزینه های عملیاتی را به حداقل می رساند. طراحی کارآمد ترانسفورماتور همچنین تلفات برق را به حداقل می‌رساند و تحویل توان به بار را به حداکثر می‌رساند، و باعث کاهش بیشتر صورت‌حساب انرژی و ردپای کربن می‌شود.

طراحی ماژولار ترانسفورماتور امکان دسترسی و نگهداری آسان، کاهش زمان خرابی و افزایش طول عمر ترانسفورماتور را فراهم می کند. همچنین طیف وسیعی از گزینه های قابل تنظیم را برای متناسب با برنامه های مختلف ارائه می دهد که به کسب و کارها این امکان را می دهد تا ترانسفورماتور را مطابق با نیازهای منحصر به فرد خود تنظیم کنند. این انعطاف‌پذیری، ترانسفورماتور خشک SGOB 4000kva را به یک انتخاب عالی برای مشاغلی تبدیل می‌کند که به یک راه‌حل برق همه‌کاره و سازگار نیاز دارند.

ترانسفورماتور خشک SGOB 4000kva علاوه بر عملکرد قدرتمند و گزینه های قابل تنظیم، تمام استانداردها و مقررات مربوط به صنعت را رعایت می کند. این تضمین می کند که ترانسفورماتور در همه کاربردها ایمن و سازگار است، آرامش خاطر را برای مشاغل فراهم می کند و خطر خطرات ایمنی بالقوه را کاهش می دهد.

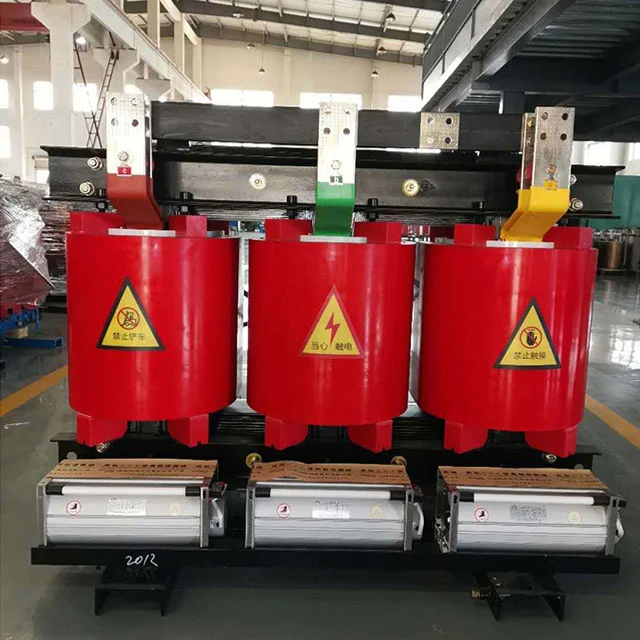

4000kva Dry Transformer

ویژگی های محصول

ترانسفورماتور خشک ریخته گری رزین اپوکسی 4000kva تولید شده توسط شرکت ترانسفورماتور صنعتی شانگهای با همکاری موسسه تحقیقاتی ترانسفورماتور Shenyang با معرفی فناوری پیشرفته خارجی توسعه و طراحی شده است. شاخص قابلیت اطمینان محصول به سطح پیشرفته بین المللی رسیده است.

ترانسفورماتور خشک SGOB 4000kva ایمن، ضد شعله و ضد حریق، بدون آلودگی است و می تواند مستقیماً در مرکز بار نصب شود. بدون نیاز به تعمیر و نگهداری، نصب آسان، هزینه عملیاتی جامع کم، تلفات کم، عملکرد ضد رطوبت خوب، می تواند به طور معمول در رطوبت 100٪ کار کند و پس از خاموش شدن می تواند بدون خشک شدن از قبل مورد بهره برداری قرار گیرد. دارای تخلیه جزئی کم، صدای کم، عملکرد اتلاف حرارت قوی است و می تواند در شرایط خنک کننده هوای اجباری با بار نامی 150 درصد کار کند.

ترانسفورماتور خشک SGOB 4000kva اکنون به طور گسترده در ساختمان‌های بلند، مراکز تجاری، فرودگاه‌ها، ایستگاه‌ها، اسکله‌ها، متروها، کارخانه‌ها، ایستگاه‌های توزیع زیرزمینی، سکوهای حفاری نفت دریایی، نیروگاه‌ها و سایر مکان‌ها با محیط‌های سخت و شرایط استفاده استفاده می‌شود.

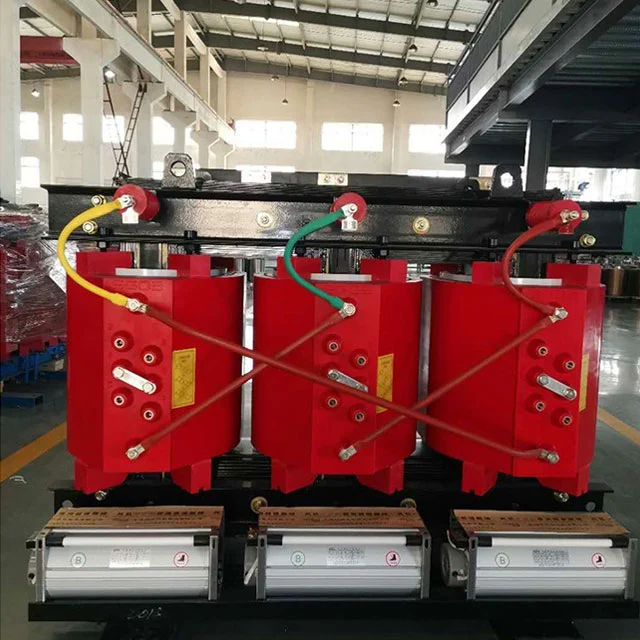

4000kva Dry Transformer

مواد و ویژگی های اصلی

سیم‌پیچ از سیم مسی عایق‌شده با کلاس F به عنوان رسانا و فیبر شیشه و مواد کامپوزیت رزین اپوکسی به عنوان عایق استفاده می‌کند. ضریب انبساط آن نزدیک به رسانای مسی است و مقاومت خوبی در برابر ضربه، مقاومت در برابر تغییر دما و مقاومت در برابر ترک دارد. تمامی اجزای الیاف شیشه و رزین اپوکسی خود خاموش شونده بوده و به سوختن ادامه نمی دهند. در عین حال، سیم پیچ فشار قوی با رزین اپوکسی در حالت خلاء 1 بار ریخته گری می شود و هیچ حبابی در داخل سیم پیچ وجود ندارد و اطمینان حاصل می شود که تخلیه جزئی سیم پیچ کم است. در عین حال، تلفات ترانسفورماتور به طور موثر کاهش می یابد.

هسته آهنی ترانسفورماتور از سری 30EH120 ورق های فولادی سیلیکونی نورد سرد با نفوذپذیری بالا با جهت دانه بندی منظم وارداتی از Nippon Steel ژاپن با اتصالات 45 درجه تمام اریب و انباشته گام به گام چهار سطح ساخته شده است. سطح هسته آهنی برای جلوگیری از رطوبت و زنگ زدگی با رنگ رزین عایق آب بندی شده و دو گیره و بست دارای لایه های محافظ ضد خوردگی می باشند. کل هسته آهنی از ساختار یوک آهنی غیر انباشته و صفحه کششی فولادی استفاده می کند که به طور موثری از دست دادن بدون بار، جریان بدون بار و نویز هسته آهن را کاهش می دهد.

برای سیم پیچ های ولتاژ پایین و جریان بالا، استرس اتصال کوتاه در هنگام اتصال کوتاه زیاد است و تعداد چرخش های ولتاژ پایین کم است. هرچه جریان ولتاژ پایین بزرگتر باشد، هنگام استفاده از نوع سیم پیچی، مشکل پیچش های آمپر ناپایدار برجسته تر خواهد بود. مشکل اتلاف گرما نیز باید در نظر گرفته شود. در این زمان استفاده از سیم پیچ فویل برای ولتاژ پایین می تواند مشکلات فوق را بهتر حل کند. اول از همه، محصولات فویل دارای پیچ های محوری و زوایای مارپیچی سیم پیچ محوری نیستند. چرخش آمپر سیم پیچ های ولتاژ بالا و پایین متعادل هستند و تنش محوری ترانسفورماتور در هنگام اتصال کوتاه کم است. ثانیاً به دلیل عایق نازک آن، می توان کانال های هوای چند لایه را به دلخواه در فرآیند تنظیم کرد و مشکل اتلاف گرما نیز بهتر حل می شود. جوش داخلی سیم پیچ از جوشکاری محافظ زنون در دستگاه سیم پیچ فویل کاملاً اتوماتیک استفاده می کند که دارای دقت بالا، مقاومت در برابر جوش کم و بدون فرآیند جوشکاری خارجی است. بین لایه های سیم پیچی از عایق DMD استفاده می شود و انتهای آن پس از سیم پیچی با رزین آب بندی و پخت می شود.

فن خنک کننده با جریان متقاطع پذیرفته شده است که دارای ویژگی های نویز کم، فشار باد زیاد، ظاهر زیبا و غیره است و ظرفیت اضافه بار ترانسفورماتور را افزایش می دهد. کنترل دما از یک کنترل کننده دما هوشمند برای بهبود ایمنی و قابلیت اطمینان عملیات ترانسفورماتور استفاده می کند.

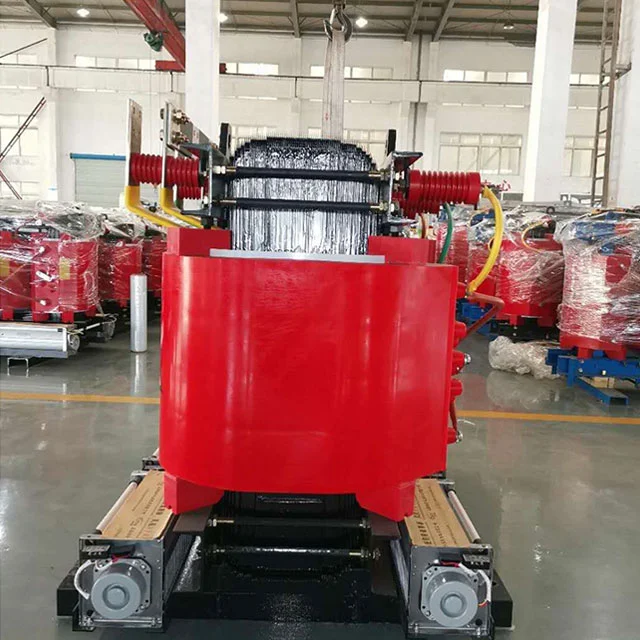

4000kva Dry Transformer

توضیحات محصول

ترانسفورماتور نوع خشک با عایق رزین اپوکسی محصولی بسیار ایمن است. می توان آن را به طور مستقیم در مرکز بار نصب کرد. در محیط با رطوبت 100% بدون خشک کردن به خوبی کار می کند. این به طور گسترده ای در زمینه ساخت و ساز، مرکز تجاری، فرودگاه، ایستگاه، بندر، مترو، کارخانه، ایستگاه توزیع برق زیرزمینی، سکوی حفاری نفت دریایی، نیروگاه و غیره استفاده شده است.

ویژگی های محصول

● مقاوم در برابر آتش

● مقاومت در برابر رطوبت

● نگهداری و نصب آسان

● خوب دویدن در شرایط محیطی سخت

● محصول غیر آلاینده

● تلفات کم در طول عملیات جامع

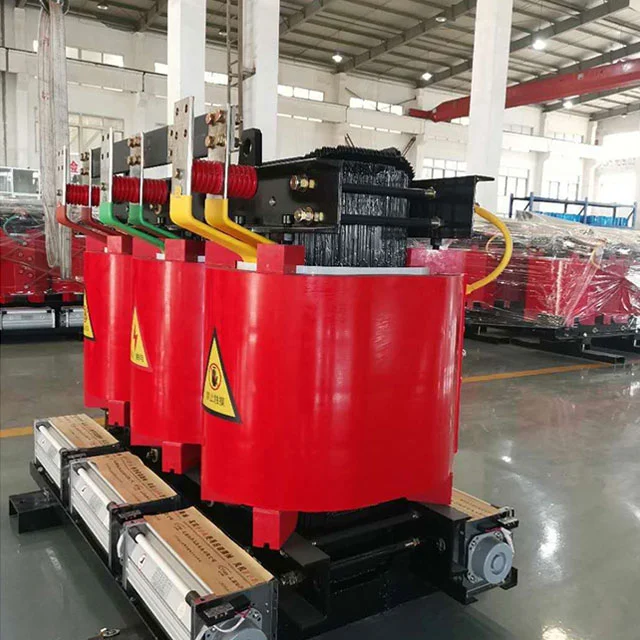

Dry Transformer

پارامترها

مدل	بدون از دست دادن بار (W)	از دست دادن بار (120%)	انحراف پذیری (%)	NOLOAD CURRENT (%)	سطح سر و صدا (Lpa) دسی بل	وزن (کیلوگرم)
SC(B)10-30/10	205	750	4	2.3	57	290
SC(B)10-50/10	285	1060		2.2	57	360
SC(B)10-80/10	380	1460		1.7	59	590
SC(B)10-100/10	410	1670		1.7	59	640
SC(B)10-125/10	470	1960		1.5	60	670
SC(B)10-160/10	550	2250		1.5	60	870
SC(B)10-200/10	650	2680		1.3	61	1040
SC(B)10-250/10	740	2920		1.3	61	1220
SC(B)10-315/10	880	3670		1.1	63	1470
SC(B)10-400/10	1000	4220		1.1	63	1760
SC(B)10-500/10	1180	5170		1.1	64	2050
SC(B)10-630/10	1300	6310	6	0.9	65	2360
SC(B)10-800/10	1540	7360		0.9	65	2730
SC(B)10-1000/10	1750	8610		0.9	65	3270
SC(B)10-1250/10	2030	10260		0.9	67	3840
SC(B)10-1600/10	2700	12400		0.9	68	4920
SC(B)10-2000/10	3000	15300		0.7	70	5780
SC(B)10-2500/10	3500	18180		0.7	71	6600
SC(B)10-3150/10	4000	18800		0.5	71	7800
SC(B)10-4000/10	4700	22000		0.5	76	10000

مدل	DIMENSION (میلی متر)
مدل	a	b	c	d	e	f	g	h	K₁	K₂
SC(Z)(B) 10-30/10	1120	850	1100	400	750	640	290	260	270	135
SC(Z)(B) 10-50/10	1170	850	1160	400	810	700	310	270	290	145
SC(Z)(B)10-80/10	1210	900	1240	450	890	760	320	280	290	145
SC(Z)(B)10-100/10	1240	900	1280	450	940	880	320	275	295	142.5
SC(Z)(B)10-125/10	1270	950	1330	550	980	920	325	280	310	155
SC(Z)(B)10-160/10	1310	1100	1360	550	1010	960	305	260	315	157.5
SC(Z)(B)10-200/10	1350	1140	1400	660	1050	980	310	265	340	170
SC(Z)(B)10-250/10	1420	1210	1430	660	1075	1010	300	255	355	177.5
SC(Z)(B)10-315/10	1460	1250	1460	660	1100	1050	305	260	365	182.5
SC(Z)(B)10-400/10	1520	1280	1520	660	1165	1090	315	270	375	187.5
SC(Z)(B)10-500/10	1530	1320	1580	660	1205	1150	320	275	385	182.5
SC(Z)(B)10-630/10	1670	1350	1630	660	1280	1200	325	280	430	215
SC(Z)(B)10-800/10	1680	1350	1650	820	1300	1220	340	295	445	222.5
SC(Z)(B)10-1000/10	1770	1420	1750	820	1390	1310	345	300	465	232.5
SC(Z)(B)10-1250/10	1880	1530	1790	820	1430	1350	355	310	485	242.5
SC(Z)(B)10-1600/10	1960	1530	1860	1070	1520	1420	375	330	510	255
SC(Z)(B)10-2000/10	2000	1620	1960	1070	1600	1500	395	350	510	255
SC(Z)(B)10-2500/10	2100	1680	2040	1070	1680	1560	425	380	550	275
SC(Z)(B)10-3150/10	2240	1750	2150	1070	1800	1660	460	410	580	290
SC(Z)(B) 10-4000/10	2370	1840	2310	1070	1960	1800	500	450	630	315

مدل	ظرفیت (KVA)	طول (MM)	WIDTH (میلی متر)	HEIGHT (MM)	طولی (میلی متر)	افقی (MM)	وزن (کیلوگرم)
SC(Z)(B) 10-30/10	30	770	500	750	400	450	285
SC(Z)(B) 10-50/10	50	820	500	810	400	450	330
SC(Z)(B)10-80/10	80	860	550	890	450	500	465
SC(Z)(B)10-100/10	100	890	650	940	450	600	530
SC(Z)(B)10-125/10	125	920	650	980	550	600	640
SC(Z)(B)10-160/10	160	960	800	1010	550	750	760
SC(Z)(B)10-200/10	200	1000	800	1050	660	750	905
SC(Z)(B)10-250/10	250	1070	900	1075	660	850	1085
SC(Z)(B)10-315/10	315	1110	900	1100	660	850	1175
SC(Z)(B)10-400/10	400	1170	900	1165	660	850	1460
SC(Z)(B) 10-500/10	500	1180	970	1205	660	920	1670
SC(Z)(B) 10-630/10	630	1320	1000	1280	660	950	1890
SC(Z)(B)10-800/10	800	1325	1000	1300	820	950	2320
SC(Z)(B)10-1000/10	1000	1420	1180	1390	820	950	2800
SC(Z)(B)10-1250/10	1250	1530	1320	1430	820	1270	3255
SC(Z)(B)10-1600/10	1600	1610	1320	1520	1070	1270	4115
SC(Z)(B) 10-2000/10	2000	1650	1500	1600	1070	1450	4690
SC(Z)(B)10-2500/10	2500	1750	1550	1680	1070	1500	5620
SC(Z)(B) 10-3150/10	3150	1890	1550	1800	1070	1500	6850
SC(Z)(B) 10-4000/10	4000	2020	1630	1960	1070	1580	8110

Dry Transformer

مشخصات شرکت

Shanghai Industry Transformers Co., Ltd (SGOB) یک تامین کننده کامل تجهیزات توزیع برق است. محصولات ما عبارتند از:

● ترانسفورماتورهای روغنی

● ترانسفورماتورهای روغنی 35 کیلوولت

● ترانسفورماتورهای قدرت نوع خشک عایق رزین اکسکسی

● ترانسفورماتورهای توزیع آلیاژ آمورف

● ترانسفورماتورهای فتوولتائیک

● ترانسفورماتورهای قدرت باد

● ترانسفورماتورهای پست جعبه ای

company company

شرکت ما در سال 2007 تاسیس شد و امروزه دارای یک کارگاه 40000 متر مربعی و بیش از 200 کارمند است. محصولات ما به طور گسترده در طیف گسترده ای از صنایع مانند تولید و توزیع برق، تولید زغال سنگ، متالورژی، نفت و گاز، مواد شیمیایی، ساخت و ساز، بنادر، فرودگاه ها، زیرساخت های راه آهن و شهرداری استفاده می شود.

company

ما همچنین تجهیزات مرتبط مانند کابینت و محفظه الکتریکی، جعبه‌های سوئیچ‌گیر را تولید می‌کنیم. در حال حاضر، ما در حال گسترش خط تولید خود به سایر بخش‌های مرتبط با قدرت مانند اتصالات انقباض داغ، کابل‌های برق و تجهیزات مکانیکی مرتبط و غیره هستیم. هدف ما ایجاد یک راه‌اندازی یک مرحله ای است. پلت فرم تامین تجهیزات الکتریکی و قطعات برای پایگاه مشتریان جهانی ما.

company company

ما برای ارائه محصولات با بالاترین کیفیت به سیستم کنترل کیفیت دقیق خود متکی هستیم. از 200 کارمند ما، 46 نفر مهندس هستند. سیستم کیفیت ما شامل شرایط زیر است:

● مرکز ملی نظارت بر کیفیت ترانسفورماتور چین

● سیستم مدیریت کیفیت ISO-9001:2008

● سیستم مدیریت زیست محیطی ISO-14001:2004

● سیستم ایمنی و بهداشت OHSMS18000

certificate
