SGOB یک کارخانه حرفه ای ترانسفورماتور خشک 3150kva چین است که به ارائه راه حل های همه کاره و قدرتمند برای کاربردهای صنعتی و تجاری اختصاص دارد. این ترانسفورماتور از طراحی سازگار با محیط زیست، اندازه جمع و جور، گزینه های قابل تنظیم و مطابقت با استانداردهای صنعت، آن را به انتخابی عالی برای مشاغلی تبدیل کرده است که به راه حل های الکتریکی با کارایی بالا و پایدار نیاز دارند. این ترانسفورماتور با سیستمهای خنککننده پیشرفته و طراحی کممصرف انرژی، راهی مطمئن و مقرونبهصرفه را برای برآوردن نیازهای برق به مشاغل ارائه میدهد.

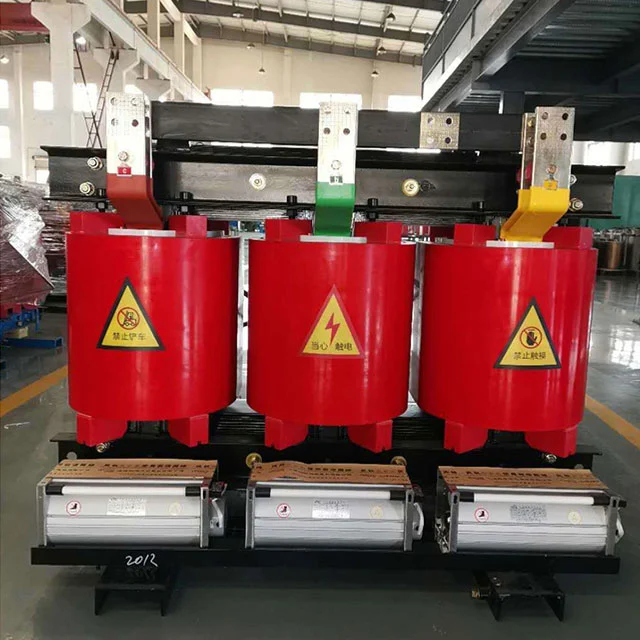

ترانسفورماتور خشک SGOB 3150kva ساخت چین یک دستگاه الکتریکی پیشرفته است که برای پاسخگویی به نیازهای سخت برق تنظیمات صنعتی و تجاری طراحی شده است. این ترانسفورماتور با توان 3150 کیلو ولت آمپر (kva)، عملکرد، قابلیت اطمینان و کارایی بی نظیری را ارائه می دهد و آن را به گزینه ای ایده آل برای مشاغلی تبدیل می کند که به راه حل های برق با ظرفیت بالا نیاز دارند.
استفاده از ترانسفورماتورهای نوع خشک چیست؟
از آنجا که عمدتاً برای خنک کردن به هوا متکی است، نه تنها تبدیل ولتاژ ایمن و کارآمد را به دست می آورد، بلکه از مزایای مقاومت در برابر آتش خوب، سازگاری با محیط زیست و هزینه های نگهداری پایین نیز برخوردار است. این ویژگی ها آن را به ویژه برای استقرار در مناطق شهری یا جاهایی که الزامات بالایی برای خطر آتش سوزی و کنترل آلودگی وجود دارد، مناسب می کند. معمولاً در محیطهای حساس داخلی مانند مراکز داده، بیمارستانها، مدارس و ساختمانهای بلند و همچنین مکانهای صنعتی مختلف استفاده میشود.
نکات برجسته محصول
ترانسفورماتور نوع خشک 3150kva ما خطر نشت روغن را از بین می برد و آن را به گزینه ای سازگار با محیط زیست و پایدار تبدیل می کند. این طراحی همچنین تضمین می کند که ترانسفورماتور می تواند به راحتی در محیط های مختلف، از جمله محیط هایی با محدودیت فضا، نصب و راه اندازی شود. ردپای جمع و جور و ساختار مستحکم ترانسفورماتور خشک SGOB 3150kva آن را به انتخابی عالی برای مشاغلی تبدیل کرده است که به یک راه حل قدرتمند و در عین حال صرفه جویی در فضا نیاز دارند.
این ترانسفورماتور نوع خشک 3150kva مجهز به سیستم های خنک کننده پیشرفته است که دمای عملیاتی مطلوب را حفظ می کند، آلودگی صوتی و تولید گرما را کاهش می دهد. این تضمین می کند که ترانسفورماتور بی صدا و کارآمد کار می کند و مصرف انرژی و هزینه های عملیاتی را به حداقل می رساند. طراحی کارآمد ترانسفورماتور خشک SGOB 3150kva همچنین تلفات برق را به حداقل میرساند و تحویل نیرو به بار را به حداکثر میرساند و قبوض انرژی و ردپای کربن را کاهش میدهد.
میتواند برای مطابقت با نیازهای مشتری خاص قابل تنظیم باشد. طیف وسیعی از گزینهها را برای تطبیق با برنامههای مختلف ارائه میدهد و به کسبوکارها این امکان را میدهد تا ترانسفورماتور را مطابق با نیازهای منحصر به فرد خود تنظیم کنند. طراحی ماژولار ترانسفورماتور امکان دسترسی و نگهداری آسان، کاهش زمان خرابی و افزایش طول عمر ترانسفورماتور را فراهم می کند.
ویژگی های محصول
ترانسفورماتور نوع خشک رزین ریخته گری 3150kva تولید شده توسط شرکت ترانسفورماتور صنعتی شانگهای با همکاری موسسه تحقیقاتی ترانسفورماتور شنیانگ با معرفی فناوری پیشرفته خارجی توسعه و طراحی شده است. شاخص قابلیت اطمینان محصول به سطح پیشرفته بین المللی رسیده است.
ایمن، ضد شعله و ضد حریق، بدون آلودگی است و می توان آن را مستقیماً در مرکز بار نصب کرد. بدون نیاز به تعمیر و نگهداری، نصب آسان، هزینه عملیاتی جامع کم، تلفات کم، عملکرد ضد رطوبت خوب، می تواند به طور معمول در رطوبت 100٪ کار کند و پس از خاموش شدن می تواند بدون خشک شدن از قبل مورد بهره برداری قرار گیرد. دارای تخلیه جزئی کم، صدای کم، عملکرد اتلاف حرارت قوی است و می تواند در شرایط خنک کننده هوای اجباری با بار نامی 150 درصد کار کند.
در حال حاضر به طور گسترده ای در ساختمان های بلند، مراکز تجاری، فرودگاه ها، ایستگاه ها، اسکله ها، متروها، کارخانه ها، ایستگاه های توزیع زیرزمینی، سکوهای حفاری نفت دریایی، نیروگاه ها و مکان های دیگر با محیط های سخت و شرایط استفاده استفاده می شود.
مواد و ویژگی های اصلی
سیمپیچ از سیم مسی عایقشده با کلاس F به عنوان رسانا و فیبر شیشه و مواد کامپوزیت رزین اپوکسی به عنوان عایق استفاده میکند. ضریب انبساط آن نزدیک به رسانای مسی است و مقاومت خوبی در برابر ضربه، مقاومت در برابر تغییر دما و مقاومت در برابر ترک دارد. تمامی اجزای الیاف شیشه و رزین اپوکسی خود خاموش شونده بوده و به سوختن ادامه نمی دهند. در عین حال، سیم پیچ فشار قوی با رزین اپوکسی در حالت خلاء 1 بار ریخته گری می شود و هیچ حبابی در داخل سیم پیچ وجود ندارد و اطمینان حاصل می شود که تخلیه جزئی سیم پیچ کم است. در عین حال، تلفات ترانسفورماتور به طور موثر کاهش می یابد.
برای سیم پیچ های ولتاژ پایین و جریان بالا، استرس اتصال کوتاه در هنگام اتصال کوتاه زیاد است و تعداد چرخش های ولتاژ پایین کم است. هرچه جریان ولتاژ پایین بزرگتر باشد، هنگام استفاده از نوع سیم پیچی، مشکل چرخش های آمپر ناپایدار برجسته تر خواهد بود. مشکل اتلاف گرما نیز باید در نظر گرفته شود. در این زمان استفاده از سیم پیچ فویل برای ولتاژ پایین بهتر می تواند مشکلات فوق را حل کند. اول از همه، محصولات فویل دارای پیچ های محوری و زوایای مارپیچ سیم پیچ محوری نیستند. چرخش آمپر سیم پیچ های ولتاژ بالا و پایین متعادل است و تنش محوری ترانسفورماتور در هنگام اتصال کوتاه کم است. ثانیاً به دلیل عایق نازک آن، کانال های هوای چند لایه را می توان به میل خود در فرآیند تنظیم کرد و مشکل اتلاف گرما نیز بهتر حل می شود. جوش داخلی سیم پیچ از جوشکاری محافظ زنون در دستگاه سیم پیچ فویل کاملاً اتوماتیک استفاده می کند که دارای دقت بالا، مقاومت در برابر جوش کم و بدون فرآیند جوشکاری خارجی است. بین لایه های سیم پیچ از عایق DMD استفاده می شود و انتهای آن پس از سیم پیچی با رزین آب بندی و پخت می شود.
هسته آهنی ترانسفورماتور از سری 30EH120 ورق های فولادی سیلیکونی نورد سرد با نفوذپذیری بالا با جهت دانه بندی منظم وارداتی از Nippon Steel ژاپن با اتصالات 45 درجه تمام اریب و انباشته گام به گام چهار سطح ساخته شده است. سطح هسته آهنی برای جلوگیری از رطوبت و زنگ زدگی با رنگ رزین عایق آب بندی شده و دو گیره و بست دارای لایه های محافظ ضد خوردگی می باشند. کل هسته آهنی از ساختار یوک آهنی غیر انباشته و صفحه کششی فولادی استفاده می کند که به طور موثری از دست دادن بدون بار، جریان بدون بار و نویز هسته آهن را کاهش می دهد.
فن خنک کننده با جریان متقاطع پذیرفته شده است که دارای ویژگی های نویز کم، فشار باد زیاد، ظاهر زیبا و غیره است و ظرفیت اضافه بار ترانسفورماتور را افزایش می دهد. کنترل دما از یک کنترل کننده دما هوشمند برای بهبود ایمنی و قابلیت اطمینان عملیات ترانسفورماتور استفاده می کند.
نمای کلی محصول
ترانسفورماتور نوع خشک با عایق رزین اپوکسی محصولی بسیار ایمن است. می توان آن را به طور مستقیم در مرکز بار نصب کرد. در محیط با رطوبت 100% بدون خشک کردن به خوبی کار می کند. به طور گسترده ای در زمینه ساخت و ساز، مرکز تجاری، فرودگاه، ایستگاه، بندر، مترو، کارخانه، ایستگاه توزیع برق زیرزمینی، سکوی حفاری نفت دریایی، نیروگاه و غیره استفاده شده است.
ویژگی های محصول
● مقاوم در برابر آتش
● تلفات کم در طول عملیات جامع
● نگهداری و نصب آسان
● خوب دویدن در شرایط محیطی سخت
● محصول غیر آلاینده
● مقاومت در برابر رطوبت
پارامترها
| مدل | بدون از دست دادن بار (W) |
از دست دادن بار (120%) |
انحراف پذیری (%) |
NOLOAD CURRENT (%) |
سطح سر و صدا (Lpa) دسی بل |
وزن (کیلوگرم) |
| SC(B)10-30/10 | 205 | 750 | 4 | 2.3 | 57 | 290 |
| SC(B)10-50/10 | 285 | 1060 | 2.2 | 57 | 360 | |
| SC(B)10-80/10 | 380 | 1460 | 1.7 | 59 | 590 | |
| SC(B)10-100/10 | 410 | 1670 | 1.7 | 59 | 640 | |
| SC(B)10-125/10 | 470 | 1960 | 1.5 | 60 | 670 | |
| SC(B)10-160/10 | 550 | 2250 | 1.5 | 60 | 870 | |
| SC(B)10-200/10 | 650 | 2680 | 1.3 | 61 | 1040 | |
| SC(B)10-250/10 | 740 | 2920 | 1.3 | 61 | 1220 | |
| SC(B)10-315/10 | 880 | 3670 | 1.1 | 63 | 1470 | |
| SC(B)10-400/10 | 1000 | 4220 | 1.1 | 63 | 1760 | |
| SC(B)10-500/10 | 1180 | 5170 | 1.1 | 64 | 2050 | |
| SC(B)10-630/10 | 1300 | 6310 | 6 | 0.9 | 65 | 2360 |
| SC(B)10-800/10 | 1540 | 7360 | 0.9 | 65 | 2730 | |
| SC(B)10-1000/10 | 1750 | 8610 | 0.9 | 65 | 3270 | |
| SC(B)10-1250/10 | 2030 | 10260 | 0.9 | 67 | 3840 | |
| SC(B)10-1600/10 | 2700 | 12400 | 0.9 | 68 | 4920 | |
| SC(B)10-2000/10 | 3000 | 15300 | 0.7 | 70 | 5780 | |
| SC(B)10-2500/10 | 3500 | 18180 | 0.7 | 71 | 6600 | |
| SC(B)10-3150/10 | 4000 | 18800 | 0.5 | 71 | 7800 | |
| SC(B)10-4000/10 | 4700 | 22000 | 0.5 | 76 | 10000 |
| مدل | DIMENSION (میلی متر) | |||||||||
| a | b | c | d | e | f | g | h | K1 | K2 | |
| SC(Z)(B) 10-30/10 | 1120 | 850 | 1100 | 400 | 750 | 640 | 290 | 260 | 270 | 135 |
| SC(Z)(B) 10-50/10 | 1170 | 850 | 1160 | 400 | 810 | 700 | 310 | 270 | 290 | 145 |
| SC(Z)(B)10-80/10 | 1210 | 900 | 1240 | 450 | 890 | 760 | 320 | 280 | 290 | 145 |
| SC(Z)(B)10-100/10 | 1240 | 900 | 1280 | 450 | 940 | 880 | 320 | 275 | 295 | 142.5 |
| SC(Z)(B)10-125/10 | 1270 | 950 | 1330 | 550 | 980 | 920 | 325 | 280 | 310 | 155 |
| SC(Z)(B)10-160/10 | 1310 | 1100 | 1360 | 550 | 1010 | 960 | 305 | 260 | 315 | 157.5 |
| SC(Z)(B)10-200/10 | 1350 | 1140 | 1400 | 660 | 1050 | 980 | 310 | 265 | 340 | 170 |
| SC(Z)(B)10-250/10 | 1420 | 1210 | 1430 | 660 | 1075 | 1010 | 300 | 255 | 355 | 177.5 |
| SC(Z)(B)10-315/10 | 1460 | 1250 | 1460 | 660 | 1100 | 1050 | 305 | 260 | 365 | 182.5 |
| SC(Z)(B)10-400/10 | 1520 | 1280 | 1520 | 660 | 1165 | 1090 | 315 | 270 | 375 | 187.5 |
| SC(Z)(B)10-500/10 | 1530 | 1320 | 1580 | 660 | 1205 | 1150 | 320 | 275 | 385 | 182.5 |
| SC(Z)(B)10-630/10 | 1670 | 1350 | 1630 | 660 | 1280 | 1200 | 325 | 280 | 430 | 215 |
| SC(Z)(B)10-800/10 | 1680 | 1350 | 1650 | 820 | 1300 | 1220 | 340 | 295 | 445 | 222.5 |
| SC(Z)(B)10-1000/10 | 1770 | 1420 | 1750 | 820 | 1390 | 1310 | 345 | 300 | 465 | 232.5 |
| SC(Z)(B)10-1250/10 | 1880 | 1530 | 1790 | 820 | 1430 | 1350 | 355 | 310 | 485 | 242.5 |
| SC(Z)(B)10-1600/10 | 1960 | 1530 | 1860 | 1070 | 1520 | 1420 | 375 | 330 | 510 | 255 |
| SC(Z)(B)10-2000/10 | 2000 | 1620 | 1960 | 1070 | 1600 | 1500 | 395 | 350 | 510 | 255 |
| SC(Z)(B)10-2500/10 | 2100 | 1680 | 2040 | 1070 | 1680 | 1560 | 425 | 380 | 550 | 275 |
| SC(Z)(B)10-3150/10 | 2240 | 1750 | 2150 | 1070 | 1800 | 1660 | 460 | 410 | 580 | 290 |
| SC(Z)(B) 10-4000/10 | 2370 | 1840 | 2310 | 1070 | 1960 | 1800 | 500 | 450 | 630 | 315 |
| مدل | ظرفیت (KVA) | طول (MM) |
WIDTH (میلی متر) | HEIGHT (MM) |
طولی (میلی متر) | افقی (MM) | وزن (کیلوگرم) |
| SC(Z)(B) 10-30/10 | 30 | 770 | 500 | 750 | 400 | 450 | 285 |
| SC(Z)(B) 10-50/10 | 50 | 820 | 500 | 810 | 400 | 450 | 330 |
| SC(Z)(B)10-80/10 | 80 | 860 | 550 | 890 | 450 | 500 | 465 |
| SC(Z)(B)10-100/10 | 100 | 890 | 650 | 940 | 450 | 600 | 530 |
| SC(Z)(B)10-125/10 | 125 | 920 | 650 | 980 | 550 | 600 | 640 |
| SC(Z)(B)10-160/10 | 160 | 960 | 800 | 1010 | 550 | 750 | 760 |
| SC(Z)(B)10-200/10 | 200 | 1000 | 800 | 1050 | 660 | 750 | 905 |
| SC(Z)(B)10-250/10 | 250 | 1070 | 900 | 1075 | 660 | 850 | 1085 |
| SC(Z)(B)10-315/10 | 315 | 1110 | 900 | 1100 | 660 | 850 | 1175 |
| SC(Z)(B)10-400/10 | 400 | 1170 | 900 | 1165 | 660 | 850 | 1460 |
| SC(Z)(B) 10-500/10 | 500 | 1180 | 970 | 1205 | 660 | 920 | 1670 |
| SC(Z)(B) 10-630/10 | 630 | 1320 | 1000 | 1280 | 660 | 950 | 1890 |
| SC(Z)(B)10-800/10 | 800 | 1325 | 1000 | 1300 | 820 | 950 | 2320 |
| SC(Z)(B)10-1000/10 | 1000 | 1420 | 1180 | 1390 | 820 | 950 | 2800 |
| SC(Z)(B)10-1250/10 | 1250 | 1530 | 1320 | 1430 | 820 | 1270 | 3255 |
| SC(Z)(B)10-1600/10 | 1600 | 1610 | 1320 | 1520 | 1070 | 1270 | 4115 |
| SC(Z)(B) 10-2000/10 | 2000 | 1650 | 1500 | 1600 | 1070 | 1450 | 4690 |
| SC(Z)(B)10-2500/10 | 2500 | 1750 | 1550 | 1680 | 1070 | 1500 | 5620 |
| SC(Z)(B) 10-3150/10 | 3150 | 1890 | 1550 | 1800 | 1070 | 1500 | 6850 |
| SC(Z)(B) 10-4000/10 | 4000 | 2020 | 1630 | 1960 | 1070 | 1580 | 8110 |
مشخصات شرکت
Shanghai Industry Transformers Co., Ltd (SGOB) یک تامین کننده کامل تجهیزات توزیع برق است. محصولات ما عبارتند از:
● ترانسفورماتورهای روغنی
● ترانسفورماتورهای روغنی 35 کیلوولت
● ترانسفورماتورهای قدرت نوع خشک عایق رزین اکساکسی
● ترانسفورماتورهای توزیع آلیاژ آمورف
● ترانسفورماتورهای فتوولتائیک
● ترانسفورماتورهای قدرت باد
● ترانسفورماتورهای پست جعبه ای
شرکت ما در سال 2007 تاسیس شد و امروزه دارای یک کارگاه 40000 متر مربعی و بیش از 200 کارمند است. محصولات ما به طور گسترده در طیف گسترده ای از صنایع مانند تولید و توزیع برق، تولید زغال سنگ، متالورژی، نفت و گاز، مواد شیمیایی، ساخت و ساز، بنادر، فرودگاه ها، زیرساخت های راه آهن و شهرداری استفاده می شود.
ما همچنین تجهیزات مرتبط مانند کابینتها و محفظههای الکتریکی، جعبههای سوئیچگیر را تولید میکنیم. در حال حاضر، ما در حال گسترش خط تولید خود به سایر حوزههای مرتبط با قدرت مانند اتصالات انقباض داغ، کابلهای الکتریکی و تجهیزات مکانیکی مرتبط و غیره هستیم. هدف ما ایجاد یک پلتفرم تامین تجهیزات الکتریکی و قطعات یک مرحلهای برای پایگاه مشتریان جهانی خود است.
ما برای ارائه محصولات با بالاترین کیفیت به سیستم کنترل کیفیت دقیق خود متکی هستیم. از 200 کارمند ما، 46 نفر مهندس هستند. سیستم کیفیت ما شامل شرایط زیر است:
● مرکز ملی نظارت بر کیفیت ترانسفورماتور چین
● سیستم مدیریت کیفیت ISO-9001:2008
● سیستم مدیریت زیست محیطی ISO-14001:2004
● سیستم ایمنی و بهداشت OHSMS18000
اختراعات ما:
قابلیت های تولید و تست کیفیت ما عبارتند از:
● سیم پیچ اتوماتیک فویل
● ورق و برش استیل سیلیکونی دیجیتال
● فر خشک کن و خط لاک تمام اتوماتیک خلاء
● تستر ترشح جزئی HAEFLY
● قدرت آنالایزر HAEFLY
● آنالایزر هارمونیک HAEFLY
نتیجه محصولی برتر با راندمان بالا، اتلاف توان کمتر و نویز کم برای به حداکثر رساندن سرمایه گذاری زیرساخت شما است.
