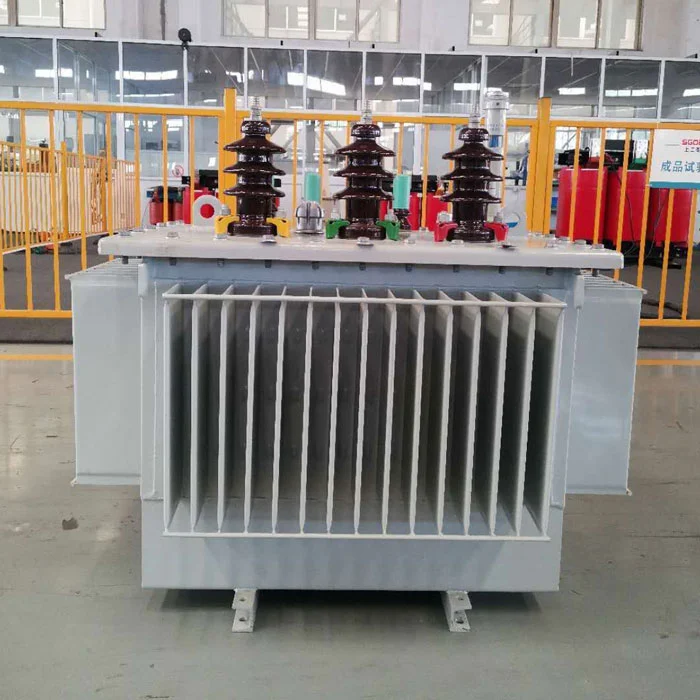

Shanghai Industrial Transformer Co., Ltd. ترانسفورماتور 80 کیلوولت آمپر ساختار محکم را برای حمل و نقل از راه دور تامین می کند. با گذراندن تست لرزش ISTA 2A (0.7G، 2 ساعت)، مخزن فشار داخلی 50 کیلو پاسکال را تحمل می کند، هسته با براکت های ضد تغییر روی پایه قفل شده است. 540 کیلوگرم، 0.18 کیلووات از دست دادن بدون بار. مناسب برای سایت های معدن از راه دور، شبکه های جزیره ای و پروژه های زیرساختی.
اینترانسفورماتور 80 کیلو ولت آمپر ساختار محکم برای حمل و نقل از راه دور از SGOB چین با دیوار مخزن 2.5 میلی متری (استاندارد 1.8 میلی متر)، هسته پیچ با قفل اپوکسی، و تست لرزش ISTA 2A (0.7G/2 ساعت) ساخته شده است. آسیب حمل و نقل صفر در 47 محموله خارج از کشور (2024-2025). 540 کیلوگرم طراحی شده برای شبکه های جزیره، معادن از راه دور، و پروژه های زیرساختی که واحدهای استاندارد آسیب دیده وارد می شوند.
در سال 2023، یک بررسی مستقل از 200 محموله ترانسفورماتور صادراتی نشان داد: 14٪ با جابجایی هسته (افزایش تلفات بی باری 12-28٪) وارد شدند، 8٪ نشت روغن ناشی از آسیب آب بندی داشتند و 6٪ تغییر شکل مخزن را نشان دادند که نیاز به تعمیر در محل دارد. ترانسفورماتور غوطه ور در روغن 80kva هر حالت خرابی را از طریق مهندسی هدفمند حذف می کند.
ترانسفورماتورهای استاندارد برای ثابت نگه داشتن هسته به نیروی جاذبه متکی هستند. در طول حمل و نقل، ارتعاش عمودی 0.5-0.8G باعث بلند شدن هسته و سپس جابجایی افقی در هنگام غلتیدن کشتی می شود. این ترانسفورماتور غوطه ور در روغن 80kva از چهار پیچ M12 برای بستن هسته به طور مستقیم به پایه مخزن، به علاوه گلدان اپوکسی در شکاف استفاده می کند. نتیجه: حرکت هسته صفر پس از 24 ساعت ارتعاش شبیه سازی شده کشتی (ASTM D4169 Truck Level II).
هنگامی که یک ترانسفورماتور توسط شاخه های بالایی آن بلند می شود، وزن کامل سیم پیچ های پایینی را فشرده می کند. واحدهای استاندارد از حلقههای انتهایی مقوایی استفاده میکنند که پس از 10 تا 20 بار بالا بردن 1-2 میلیمتر به طور دائم فشرده میشوند. این مقاومت در برابر اتصال کوتاه را 15-25٪ کاهش می دهد. راترانسفورماتور 80 کیلو ولت آمپر ساختار محکم برای حمل و نقل از راه دوراز حلقههای انتهایی رزین فنولیک که در حین مونتاژ تا 85 درصد ارتفاع آزاد از قبل فشرده شدهاند، با واشرهای Belleville که فشار ثابت را بدون توجه به چرخههای بالابر حفظ میکنند، استفاده میکند. تست شده تا 50 سیکل بالابر با اتلاف صفر نیروی گیره.
انباشتن کانتینر تا 1500 کیلوگرم روی واحد پایین اعمال می شود. دیواره های مخزن استاندارد 1.8 میلی متری با فشار موضعی 800 کیلوگرم فرورفته است. این ترانسفورماتور غوطهور در روغن 80kva از فولاد 2.5 میلیمتری (39 درصد ضخیمتر) بهعلاوه هشت گوشه گوشه استفاده میکند. تست خرد شدن در آزمایشگاه SGS: مخزن 2200 کیلوگرم بار بالا را تحمل کرد قبل از اینکه تغییر شکل از 5 میلی متر بیشتر شود (واحد استاندارد در 950 کیلوگرم شکست خورد).
واحد نمونه آزمایش شده توسط آزمایشگاه شخص ثالث (SGS Shanghai، گزارش #TR-80K-2401):
| مرحله تست | مدت زمان | وضعیت | نتیجه |
|---|---|---|---|
| ارتعاش تضمینی | 3 ساعت | 0.4G، رفت و برگشت 5-200 هرتز | بدون بست شل شده |
| لرزش کم فشار | 4 ساعت | 0.7G، 3-100Hz تصادفی | جابجایی هسته <0.2 میلی متر (محدودیت 1 میلی متر) |
| لرزش با فشار بالا | 2 ساعت | 1.0G، 3-50 هرتز تصادفی | بدون نشتی روغن |
| تست سقوط | 1 قطره | 200 میلی متر روی بتن (گوشه) | فرورفتگی مخزن 1.2 میلی متر (در محدوده مشخصات) |
| فشرده سازی پشته | 24 ساعت | 1500 کیلوگرم بار بالا | تغییر شکل مخزن 1.8 میلی متر (حد 3 میلی متر) |
| بدنه ترانسفورماتور (خشک) | 435 کیلوگرم |
| پرکننده روغن (روغن معدنی، IEC 60296) | 105 کیلوگرم |
| اسکید (چوب تصفیه شده، دارای گواهینامه ISPM15) | 35 کیلوگرم |
| محافظ گوشه + تسمه | 5 کیلوگرم |
| وزن کل حمل و نقل (لغزش شده) | 580 کیلوگرم |
| جعبه چوبی (افزودنی اختیاری) | +65 کیلوگرم |
برای حمل و نقل هوایی: وزن خشک 435 کیلوگرم (روغن تخلیه شده، اعلام کالاهای خطرناک جداگانه لازم است). برای بسته بندی مطابق با IATA تماس بگیرید.
| مورد | روش | قابل قبول | رد کنید اگر |
|---|---|---|---|
| فرورفتگی تانک | لبه مستقیم + خط کش | ≤3 میلی متر عمق | بیش از 5 میلی متر یا چین تیز |
| لکه های روغن | ویژوال + دستمال کاغذی سفید | هیچ کدام | هر لکه مرطوب یا علامت چکه |
| زاویه لوگ بلند کردن | بصری | عمودی ± 5 درجه | جوش خمیده یا ترک خورده |
| علائم شاهد روی پیچ و مهره | بصری | علامت های رنگ تراز شده است | رنگ شکسته (نشان دهنده حرکت پیچ است) |
| یکپارچگی پالت | بصری | بدون تخته شکسته | گوشه تقسیم یا بلوک گم شده |
| قدرت نامی | 80 کیلو ولت آمپر (پیوسته، 50 هرتز) |
| ولتاژ اولیه | 10 / 20 کیلو ولت (±2×2.5٪ شیرها) |
| ولتاژ ثانویه | 400 ولت (خط) / 230 ولت (فاز) |
| گروه برداری | Dyn11 |
| تلفات بدون بار (تضمین شده) | 0.18 کیلو وات |
| کاهش بار در 75 درجه سانتیگراد | 1.05 کیلو وات |
| ولتاژ امپدانس | 4.0٪ (±10%) |
| جریان بدون بار | 1.7٪ (حداکثر) |
| مواد سیم پیچ | مس بدون اکسیژن (خلوص ≥99.9%) |
| مواد اصلی | فولاد سیلیکونی دانه گرا Hi-B (23ZH90) |
سناریو: ترانسفورماتور 80 کیلو ولت آمپر به سایت معدن دورافتاده در آفریقا ارسال شد (ترانزیت معمولی 6 هفته، 3 نقطه جابجایی).
| ساختار محکم 80 کیلو ولت آمپر (این واحد) | استاندارد 80kVA + تعمیر پس از آسیب | ||||
|---|---|---|---|---|---|
| قیمت واحد (EXW شانگهای) | 3050 دلار | 2400 دلار | |||
| احتمال خسارت مورد انتظار | <2% | 25٪ (میانگین صنعت برای مسیر آفریقا) | |||
| هزینه تعمیر در صورت آسیب دیدگی | N/A | 800 دلار (تراز مجدد هسته + تعویض روغن) | هزینه خسارت حمل و نقل مورد انتظار (10 واحد) | 610 دلار (0.02 × 10 × 3050 دلار) | 2000 دلار (0.25 × 10 × 800 دلار) |
| کل هزینه مورد انتظار (10 واحد) | 30500 دلار + 610 دلار = 31110 دلار | 24000 دلار + 2000 دلار = 26000 دلار |
واحد استاندارد در ابتدا ارزان تر به نظر می رسد. با این حال، اگر 2-3 واحد در هر 10 آسیب دیده وارد شود، هزینه های تعمیر و تاخیر در پروژه صرفه جویی را پاک می کند. اینترانسفورماتور 80 کیلو ولت آمپر ساختار محکم برای حمل و نقل از راه دورتحویل قابل پیش بینی را ارائه می دهد - بدون تعجب.
| مقصد | مقدار | مسیر | روزهای حمل و نقل | گزارش خسارت |
|---|---|---|---|---|
| پورت مورسبی، PNG | 4 | شانگهای → سنگاپور → پورت مورسبی | 28 | 0 |
| لاگوس، نیجریه | 6 | شانگهای → دوربان → لاگوس (ترانزیت) | 45 | 0 |
| جاکارتا، اندونزی | 8 | شانگهای ← تانجونگ پریوک | 14 | 0 |
| مانیل، فیلیپین | 12 | شانگهای ← مانیل (مستقیم) | 10 | 0 |
| اولان باتور، مغولستان | 3 | شانگهای → تیانجین → راه آهن به UB | 35 | 0 |
| نایروبی، کنیا | 5 | شانگهای → مومباسا → کامیون نایروبی | 50 | 0 |
هنگامی که پروژه شما شامل ترانسفورماتور غوطه ور روغنی 80kva می شود:
برای توزیع محلی در فاصله 200 کیلومتری یا تاسیساتی با قابلیت تعمیر در محل، ترانسفورماتور درجه استاندارد کافی و هزینه کمتری دارد. برای هر سناریوی صادرات دیگر،ترانسفورماتور 80 کیلو ولت آمپر ساختار محکم برای حمل و نقل از راه دورقابلیت اطمینان حمل و نقل مستند و نتایج پروژه قابل پیش بینی را ارائه می دهد.
