A ترانسفورماتور خشک 500 کیلو ولت آمپربه یکی از پرکاربردترین راه حل های توزیع برق در ساختمان های تجاری، تاسیسات صنعتی، سیستم های انرژی های تجدیدپذیر، موسسات مراقبت های بهداشتی و مراکز داده تبدیل شده است. برخلاف ترانسفورماتورهای روغنی، ترانسفورماتورهای نوع خشک ایمنی افزایش یافته، نیازهای تعمیر و نگهداری کمتر و عملکرد سازگار با محیط زیست را ارائه می دهند.
این راهنمای جامع همه چیزهایی را که خریداران در مورد ترانسفورماتورهای خشک 500 کیلوولت آمپر نیاز دارند، از جمله اصول کار، مشخصات فنی، مزایا، ملاحظات نصب، کاربردهای صنعتی، شیوههای تعمیر و نگهداری و توصیههای خرید، بررسی میکند. چه در حال برنامه ریزی یک پروژه برق جدید یا ارتقاء یک سیستم موجود باشید، این مقاله به شما در تصمیم گیری آگاهانه کمک می کند.

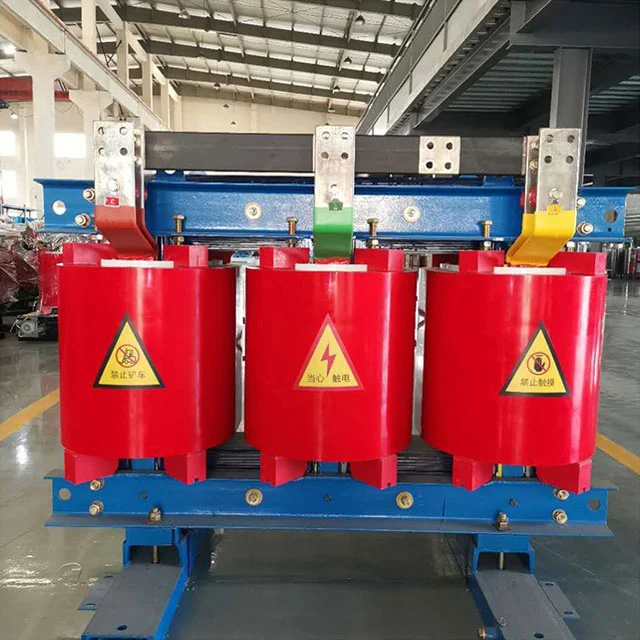

ترانسفورماتور خشک 500 کیلو ولت آمپر یک ترانسفورماتور الکتریکی با ظرفیت متوسط است که برای انتقال انرژی الکتریکی بین مدارها از طریق القای الکترومغناطیسی بدون استفاده از روغن عایق به عنوان محیط خنک کننده طراحی شده است.
به جای روغن، ترانسفورماتورهای خشک از گردش هوا و سیستم های عایق تخصصی برای دفع گرمای تولید شده در حین کار استفاده می کنند. سیم پیچ ها معمولاً با استفاده از رزین اپوکسی با کیفیت بالا یا مواد آغشته به فشار خلاء عایق بندی می شوند.
امتیاز 500 کیلو ولت آمپر نشان می دهد که ترانسفورماتور می تواند تا 500 کیلو ولت آمپر قدرت ظاهری را تحمل کند و آن را برای تاسیسات صنعتی و تجاری با اندازه متوسط مناسب می کند.
| پارامتر | ارزش معمولی |
|---|---|
| ظرفیت | 500 کیلو ولت آمپر |
| فرکانس | 50 هرتز / 60 هرتز |
| روش خنک کننده | AN / AF |
| کلاس عایق | F/H |
| سطح حفاظت | IP20-IP54 |
اصل کار بر اساس القای الکترومغناطیسی است. انرژی الکتریکی وارد سیم پیچ اولیه می شود و یک شار مغناطیسی در هسته ترانسفورماتور ایجاد می کند. این میدان مغناطیسی ولتاژی را در سیم پیچ ثانویه القا می کند و امکان انتقال نیرو را در سطوح مختلف ولتاژ فراهم می کند.
هسته ترانسفورماتور معمولاً با استفاده از ورقه های فولادی سیلیکونی با عیار بالا برای به حداقل رساندن تلفات انرژی و به حداکثر رساندن بازده تولید می شود.
ترانسفورماتورهای نوع خشک به سیستم های خنک کننده هوای طبیعی یا اجباری متکی هستند. گرمای تولید شده توسط سیمپیچها مستقیماً در محیط اطراف پخش میشود و نیاز به مخازن نفت و تعمیرات مرتبط را از بین میبرد.
مشخصات بسته به نیاز پروژه، استانداردهای محلی و محیط های نصب متفاوت است.
| ویژگی | مشخصات معمولی |
|---|---|
| ولتاژ اولیه | 11 کیلو ولت / 10 کیلو ولت / 13.8 کیلو ولت |
| ولتاژ ثانویه | 400 ولت / 415 ولت / 480 ولت |
| کارایی | بالای 98 درصد |
| افزایش دما | 80 هزار تا 100 هزار |
| سطح نویز | طراحی کم نویز |
یکی از مهم ترین مزایای آن ایمنی در برابر آتش است. از آنجایی که هیچ روغنی استفاده نمی شود، عملاً خطر نشت روغن، احتراق یا آلودگی محیطی وجود ندارد.
ترانسفورماتورهای خشک احتمال آلودگی خاک یا آب های زیرزمینی ناشی از نشت روغن عایق را از بین می برند.
بسیاری از تأسیسات ترانسفورماتورهای خشک را ترجیح می دهند زیرا می توانند در نزدیکی مراکز بار نصب شوند و هزینه کابل و تلفات انتقال را کاهش دهند.
فن آوری های مدرن ریخته گری رزین مقاومت قوی در برابر رطوبت، گرد و غبار و آلاینده های صنعتی ایجاد می کند.
تطبیق پذیری ترانسفورماتورهای خشک 500 کیلو ولت آمپر امکان استقرار در بخش های مختلف را فراهم می کند.
| صنعت | برنامه |
|---|---|
| ساختمان های تجاری | سیستم های توزیع برق |
| کارخانه های تولیدی | تامین تجهیزات تولید |
| بیمارستان ها | پشتیبانی از قدرت بحرانی |
| مراکز داده | توزیع قابل اعتماد انرژی |
| انرژی های تجدید پذیر | ادغام خورشیدی و بادی |
| فرودگاه ها | سیستم های برق زیرساخت |
| عامل | ترانسفورماتور خشک | ترانسفورماتور پر روغن |
|---|---|---|
| خطر آتش سوزی | خیلی کم | بالاتر |
| تعمیر و نگهداری | کم | متوسط |
| تاثیر زیست محیطی | عالی | خطر نشت احتمالی |
| نصب داخل ساختمان | ایده آل | محدود |
| هزینه اولیه | بالاتر | پایین تر |
اگرچه قیمت خرید اولیه ممکن است بالاتر باشد، اما صرفه جویی در عملیات طولانی مدت اغلب ترانسفورماتورهای خشک را به یک سرمایه گذاری مقرون به صرفه تبدیل می کند.
انتخاب ترانسفورماتور مناسب مستلزم ارزیابی عوامل فنی و عملیاتی متعدد است.
کار با تولید کنندگان با تجربه به اطمینان از سفارشی سازی مناسب و انطباق با مشخصات پروژه کمک می کند.
نصب صحیح به طور قابل توجهی بر قابلیت اطمینان و طول عمر ترانسفورماتور تأثیر می گذارد.
آزمایشات راه اندازی منظم باید برای تایید آمادگی عملیاتی انجام شود.
حتی اگر ترانسفورماتورهای خشک به تعمیر و نگهداری کمتری نسبت به واحدهای پر از روغن نیاز دارند، بازرسی های معمول همچنان ضروری است.
تعمیر و نگهداری پیشگیرانه می تواند به طور قابل توجهی زمان خرابی غیرمنتظره را کاهش دهد و عمر سرویس را افزایش دهد.
چندین عامل بر قیمت ترانسفورماتور تأثیر می گذارد:
در حالی که هزینه های اولیه متفاوت است، بهبود بهره وری انرژی و کاهش هزینه های تعمیر و نگهداری اغلب بازده طولانی مدت جذابی را ایجاد می کند.
صنعت ترانسفورماتور در کنار توسعه شبکه هوشمند و گسترش انرژی های تجدیدپذیر به تکامل خود ادامه می دهد.
این نوآوری ها به اپراتورها کمک می کند تا به قابلیت اطمینان بیشتر، کارایی بهبود یافته و هزینه های چرخه عمر کمتر دست یابند.
Q1: طول عمر مورد انتظار یک ترانسفورماتور خشک 500 کیلوولت آمپر چقدر است؟
یک ترانسفورماتور خشک که به درستی نگهداری شده باشد می تواند به مدت 25 تا 35 سال یا بیشتر در شرایط عادی به طور قابل اعتماد کار کند.
Q2: آیا می توان ترانسفورماتور خشک 500 کیلوولت آمپر را در داخل خانه نصب کرد؟
بله. ترانسفورماتورهای خشک به طور خاص برای تاسیسات داخلی طراحی شده اند که ایمنی و حفاظت از محیط زیست در اولویت قرار دارند.
Q3: آیا ترانسفورماتور خشک برای پروژه های انرژی تجدید پذیر مناسب است؟
کاملا. بسیاری از تأسیسات انرژی خورشیدی و بادی از ترانسفورماتورهای نوع خشک به دلیل ایمنی، کارایی و نیازهای کم نگهداری استفاده می کنند.
Q4: هر چند وقت یکبار باید تعمیر و نگهداری انجام شود؟
بازرسیهای معمول بصری باید ماهانه انجام شود، در حالی که آزمایش جامع معمولاً سالانه توصیه میشود.
Q5: مزایای اصلی در مقایسه با ترانسفورماتورهای روغنی چیست؟
مزایای کلیدی عبارتند از بهبود ایمنی در برابر آتش، کاهش تعمیر و نگهداری، سازگاری با محیط زیست و نصب آسان تر در داخل ساختمان.
Q6: آیا ترانسفورماتورهای خشک می توانند محیط های سخت را تحمل کنند؟
طرح های رزین ریخته گری مدرن در صورت مشخص شدن مناسب، مقاومت عالی در برابر رطوبت، گرد و غبار و آلاینده های صنعتی دارند.
ترانسفورماتور خشک 500 کیلوولت آمپر، تعادل ایده آلی از ایمنی، کارایی، قابلیت اطمینان و مسئولیت زیست محیطی را نشان می دهد. از آنجایی که صنایع به طور فزاینده ای تداوم عملیاتی و زیرساخت های پایدار را در اولویت قرار می دهند، ترانسفورماتورهای نوع خشک همچنان در بخش های تجاری، صنعتی، مراقبت های بهداشتی و انرژی های تجدیدپذیر محبوبیت پیدا می کنند.
با درک مشخصات فنی، الزامات نصب، شیوه های نگهداری و سناریوهای کاربردی، تصمیم گیرندگان می توانند ارزش سرمایه گذاری ترانسفورماتور خود را به حداکثر برسانند و در عین حال از توزیع قابل اعتماد توان برای سال های آینده اطمینان حاصل کنند.
