شرکت ترانسفورماتور صنعتی شانگهای، ترانسفورماتور غوطه ور روغنی 80 کیلو ولت آمپر را برای توزیع برق تجاری تامین می کند. کاربرد اصلی: کاهش از 10 کیلوولت/20 کیلوولت به 0.4 کیلوولت برای تاسیسات تجاری. تلفات بدون بار 0.18 کیلووات، تلفات بار 1.05 کیلووات. هزینه برق سالانه تقریبا 420 دلار با 50 درصد بار متوسط. وزن کل 540 کیلوگرم
سازنده:Shanghai Industrial Transformer Co., Ltd. (Est. 2007)

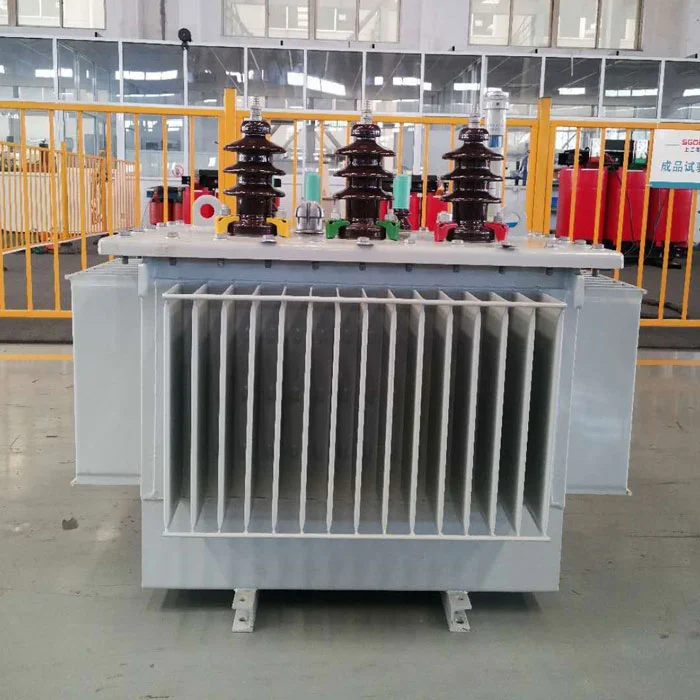

راترانسفورماتور غوطه ور در روغن 80 کیلو ولت آمپر برای توزیع برق تجارییک مشخصات رایج برای تاسیسات تجاری کوچک تا متوسط از جمله فروشگاه های رفاه (300-500 متر مربع)، کلینیک های محلی، هتل های کوچک (20-30 اتاق) و کارگاه های تولید سبک با کل بار متصل بین 150-250 آمپر در 0.4 کیلو ولت است.
| نوع تجهیزات | مقدار | بار فرعی کل (کیلو ولت آمپر) |
|---|---|---|
| روشنایی LED (هر کدام 100 وات) | 100 وسایل | 10 |
| تهویه مطبوع (هر کدام 5 کیلو وات خنک کننده) | 4 واحد | 20 |
| آسانسور (7.5 کیلو وات) | 1 واحد | 8 |
| سیستم های نقطه فروش + IT | 10 ایستگاه کاری | 5 |
| تبرید (کولرهای تجاری) | 6 واحد | 12 |
| پریزهای متفرقه | - | 15 |
| کل بار معمولی | 70 کیلو ولت آمپر | |
| حاشیه ایمنی | 10 کیلو ولت آمپر |
این ترانسفورماتور غوطهور در روغن 80 کیلوولت آمپر برای توزیع برق تجاری، ترکیب تجاری معمولی فوق را با ظرفیت ذخیره 10 تا 15 درصد برای توسعه آینده پشتیبانی میکند.
| ظرفیت رتبه بندی شده | 80 کیلو ولت آمپر |
| ولتاژ اولیه | 10±2×2.5% / 20 کیلو ولت |
| ولتاژ ثانویه | 400 ولت / 230 ولت سه فاز |
| فرکانس | 50 هرتز |
| گروه اتصال | Dyn11 (استاندارد) |
| تلفات بدون بار (اندازه گیری شده) | ≤0.18 کیلو وات (معمولی 0.176-0.179) |
| کاهش بار در 75 درجه سانتیگراد | ≤1.05 کیلو وات |
| امپدانس | 4% |
| جریان بدون بار | ≤1.7٪ (معمولی 1.5-1.6٪) |
| جرم کل | 540 کیلوگرم (جرم روغن تقریباً 105 کیلوگرم) |
| ابعاد حمل و نقل | 950 × 600 × 1250 میلیمتر (جعبهدار) |
| روش خنک کننده | ONAN (روغن طبیعی هوای طبیعی) |
| سطح نویز در فاصله 1 متری | ≤55 دسی بل (A) |
| پارامتر | میانگین تست کارخانه | حد IEC | وضعیت |
|---|---|---|---|
| از دست دادن بدون بار | 0.177 کیلو وات | 0.20 کیلو وات (حداکثر) | 11.5 درصد زیر حد مجاز |
| از دست دادن بار | 1.04 کیلو وات | 1.10 کیلو وات | 5.5 درصد زیر حد مجاز |
| جریان بدون بار | 1.55٪ | 2.0٪ | 22.5 درصد زیر حد مجاز |
مبنای محاسبه: ترانسفورماتور 80 کیلوولت آمپر با 50 درصد بار متوسط (40 کیلو ولت آمپر)، ضریب توان 0.85، ساعت کارکرد 5840 ساعت در سال (16 ساعت در روز × 365 روز)، نرخ برق 0.12 دلار در کیلووات ساعت.
| نوع ضرر | توان (کیلو وات) | انرژی سالانه (کیلووات ساعت) | هزینه سالانه |
|---|---|---|---|
| تلفات بدون بار (24/7) | 0.18 | 1577 | 189 دلار |
| کاهش بار (در 50٪ بار) | 1.05 × (0.5)² = 0.26 | 1,518 | 182 دلار |
| مجموع | میانگین 0.44 | 3,095 | 371 دلار |
در بار متوسط 60٪ (48 کیلو ولت آمپر)، هزینه سالانه به حدود 440 دلار افزایش می یابد.
ترانسفورماتورهای تجاری اغلب در نزدیکی فضاهای اشغال شده نصب می شوند. منابع نویز و کاهش در اینترانسفورماتور غوطه ور در روغن 80 کیلو ولت آمپر برای توزیع برق تجاری:
| منبع نویز | مشارکت | کاهش در این مدل |
|---|---|---|
| مغناطیس انقباض هسته | 70% | چگالی شار به 1.65T کاهش یافت (در مقابل استاندارد 1.70T) |
| فن خنک کننده (در صورت مجهز بودن) | 0% | بدون فن - فقط ONAN |
| لرزش مخزن | 20% | پدهای ضد لرزش بین هسته و مخزن |
| هوم مغناطیسی | 10% | اتصالات هسته پله ای |
| نوع تسهیلات | حداکثر تقاضای معمولی | رتبه بندی توصیه شده | چرا |
|---|---|---|---|
| فروشگاه کوچک (200 متر مربع) | 25-35 کیلو ولت آمپر | 50 کیلو ولت آمپر | 80 کیلو ولت آمپر سایز بزرگ |
| سوپرمارکت (500 متر مربع) | 55-70 کیلو ولت آمپر | 80 کیلو ولت آمپر | با بار معمولی مطابقت دارد |
| هتل کوچک (25 اتاق) | 50-65 کیلو ولت آمپر | 80 کیلو ولت آمپر | اوج بار AC را امکان پذیر می کند |
| کلینیک سلامت جامعه | 40-60 کیلو ولت آمپر | 80 کیلو ولت آمپر | حاشیه افزایش تجهیزات پزشکی |
| فروشگاه ماشین آلات سبک (3-5 دستگاه) | 50-75 کیلو ولت آمپر | 80 کیلو ولت آمپر | جریان راه اندازی موتور |
| ساختمان اداری (1500 متر مربع) | 60-85 کیلو ولت آمپر | 100 کیلو ولت آمپر | خط مرزی 80 کیلو ولت آمپر |
اگر پیک تقاضای شما بیش از 70 کیلو ولت آمپر برای بیش از 4 ساعت متوالی است، به جای آن 100 کیلو ولت آمپر را انتخاب کنید.
| مورد نیاز | این واحد 80 کیلو ولت آمپر | یادداشت ها |
|---|---|---|
| مساحت کف مورد نیاز | 0.45 متر مربع (870×510 میلی متر) | به علاوه 600 میلی متر دسترسی جلو |
| بارگیری از کف | 540 کیلوگرم + محفظه روغن | حداقل 1000 کیلوگرم بر متر مربع |
| ارتفاع سقف | حداقل 2.2 متر | برای دسترسی بوش |
| دهانه تهویه | ورودی + خروجی 0.15 متر مربع | همرفت طبیعی |
| حفاظت در برابر آتش | اتاق مطابق با استاندارد IEC 60076-12 | اجباری برای داخل خانه پر از روغن |
| پاکسازی از مواد قابل احتراق | 1.5 متر | به ازای NFPA 70 |
هر ترانسفورماتور غوطهور در روغن ۸۰ کیلوولت آمپر برای توزیع برق تجاری با یک گزارش آزمایشی حاوی این مقادیر اندازهگیری شده (نه فقط «عبور/شکست») ارسال میشود:
خریداران یک گزارش PDF با شماره سریال قابل ردیابی تا دسته تولید دریافت می کنند.
Shanghai Industrial Transformer Co., Ltd. 47 واحد 80kVA (S11-M-80/10) را بین ژانویه 2024 تا ژانویه 2026 ارسال کرده است.
این واحدها در فیلیپین (12 دستگاه)، اندونزی (8 دستگاه)، نیجریه (6 دستگاه)، ویتنام (5 دستگاه)، و چین داخلی (16 دستگاه) به مشتریان تحویل داده شدند. Contact information for reference customers can be provided under confidentiality agreement.
اینترانسفورماتور غوطه ور در روغن 80 کیلو ولت آمپر برای توزیع برق تجاریمیانگین تلفات بی باری 0.177 کیلووات اندازه گیری شده توسط کارخانه، سطح نویز ≤55 dB(A) و ادعای ضمانت صفر در 47 دستگاه ارسال شده را ارائه می دهد. برای سوپرمارکتها، هتلهای کوچک و امکانات تجاری سبک که به خدمات 150-250 آمپر در 0.4 کیلوولت نیاز دارند، مناسب است.
