این وبلاگ جامع به بررسیترانسفورماتورهای غوطه ور در روغنپاسخ به سؤالات کلیدی در مورد هدف، عملکرد، مزایا، تفاوتها در مقایسه با ترانسفورماتورهای نوع خشک، کاربردها و شیوههای نگهداری. این مقاله با هدف مهندسین، تصمیمگیران و خوانندگان فنی، با سرفصلها، جداول، فهرستها، و بخش پرسشهای متداول برای افزایش درک و پشتیبانی از تصمیمهای آگاهانه ساختار یافته است. این از اصول EEAT (تخصص، تجربه، اقتدار، اعتماد) پیروی می کند و شامل بینش ها و منابع مرتبط با صنعت است.

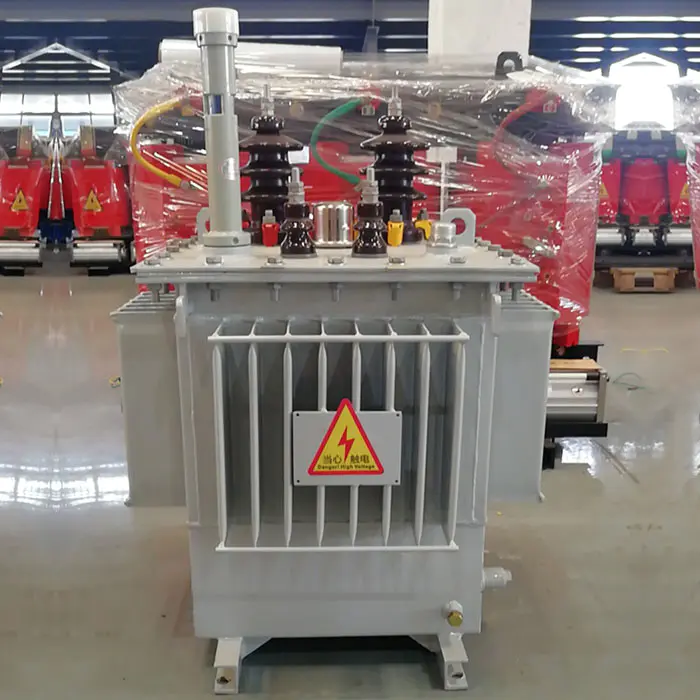

ترانسفورماتورهای غوطهور در روغن وسایل الکتریکی هستند که انرژی الکتریکی را از طریق القای الکترومغناطیسی بین مدارها منتقل میکنند. آنها از یک روغن عایق تخصصی - معمولاً روغن معدنی بسیار تصفیه شده - برای موارد زیر استفاده می کنند:
هسته و سیم پیچ های ترانسفورماتور در داخل یک مخزن مهر و موم شده در روغن غوطه ور می شوند. هنگامی که ولتاژ AC به سیم پیچ اولیه اعمال می شود، یک میدان مغناطیسی ایجاد می شود که باعث القای ولتاژ در سیم پیچ ثانویه می شود. روغن گرما را جذب می کند و آن را از طریق همرفت طبیعی یا سیستم های خنک کننده اجباری (رادیاتور یا فن) توزیع می کند.
این فرآیند از انتقال کارآمد انرژی در حین حفظ دمای عملیاتی ایمن پشتیبانی می کند، که برای سیستم های ولتاژ بالا و ظرفیت بالا ضروری است. خنک کننده و عایق ارائه شده توسط روغن عمر ترانسفورماتور را افزایش می دهد و قابلیت اطمینان را در محیط های سخت افزایش می دهد.
ترانسفورماتورهای غوطهور در روغن به دلایل مختلفی در شبکههای انتقال و توزیع استفاده میشوند:
به دلیل این مزایا، شرکتهای برق بزرگ و مجتمعهای صنعتی اغلب ترانسفورماتورهای غوطهور در روغن را در جایی که قابلیت اطمینان بالا و ظرفیت بار بسیار مهم است، مستقر میکنند.
| ویژگی | بهره مند شوند |
|---|---|
| قابلیت خنک کنندگی | از ظرفیت های بار بالاتر پشتیبانی می کند و تشکیل هات اسپات را کاهش می دهد |
| عایق برق | استحکام دی الکتریک را بهبود می بخشد و خطرات خطا را کاهش می دهد |
| طول عمر | عمر مفید طولانی تحت نگهداری مناسب |
| مقرون به صرفه بودن | هزینه کمتر به ازای هر کیلوولت آمپر در مقایسه با بسیاری از جایگزین های نوع خشک |
این مزایا ترانسفورماتورهای غوطهور در روغن را به انتخابی مقرونبهصرفه تبدیل میکند که در آن شرایط محیطی و ایمنی را میتوان به درستی مدیریت کرد.
اجزای کلیدی عبارتند از:
هر قطعه در حصول اطمینان از انتقال انرژی کارآمد و قابلیت اطمینان تحت تنش های بار الکتریکی نقش دارد.
| جنبه | ترانسفورماتور غوطه ور در روغن | ترانسفورماتور نوع خشک |
|---|---|---|
| مکانیسم خنک کننده | گردش روغن و خنک کننده خارجی | فقط همرفت هوا یا هوای اجباری |
| نصب و راه اندازی | نیاز به مهار روغن و اقدامات ایمنی در برابر آتش دارد | تاسیسات داخلی/محله نزدیک |
| هزینه | به طور کلی در هر کیلوولت آمپر کمتر است | هزینه بالاتر برای رتبه بندی های قابل مقایسه |
| تعمیر و نگهداری | بررسی و فیلتر روغن مورد نیاز است | نگهداری معمولی کمتر |
انتخاب بین روغن و نوع خشک به محدودیتهای سایت، کدهای محیطی و اولویتهای عملیاتی بستگی دارد.
ترانسفورماتورهای غوطه ور در روغن معمولاً در موارد زیر مستقر می شوند:
در این کاربردها، قابلیت اطمینان بالا، عملکرد الکتریکی و حمل بار آنها را به ستون فقرات زیرساخت های الکتریکی در سراسر جهان تبدیل می کند.
تعمیر و نگهداری معمول ترانسفورماتورهای روغنی شامل موارد زیر است:
نگهداری پیشگیرانه خطرات خرابی را به حداقل می رساند و از عملکرد بلندمدت پشتیبانی می کند.
س: وظیفه اصلی روغن ترانسفورماتور چیست؟
A: روغن ترانسفورماتور هم به عنوان خنک کننده و هم به عنوان یک محیط عایق عمل می کند که خواص دی الکتریک و اتلاف گرما را افزایش می دهد، که برای عملکرد پایدار ترانسفورماتور بسیار مهم است.
س: چگونه روغن راندمان ترانسفورماتور را بهبود می بخشد؟
پاسخ: روغن انتقال حرارتی بهتری را به دور از سیمپیچها و هسته تسهیل میکند، تنش دما را کاهش میدهد و ظرفیت بار بالاتر را با کاهش تلفات در مقایسه با خنککننده هوا به تنهایی امکانپذیر میکند.
س: آیا ترانسفورماتورهای غوطه ور در روغن برای استفاده در داخل ساختمان ایمن هستند؟
A: اگر سیستم های پیشگیری از آتش سوزی دقیق و اقدامات مهار روغن اجرا شود، می توان از آنها در داخل خانه استفاده کرد. کدهای ایمنی محلی اغلب الزامات تاسیسات داخلی را تعریف می کنند.
س: روغن ترانسفورماتور چند بار باید آزمایش شود؟
پاسخ: بهترین شیوههای صنعت، آزمایش دورهای را پیشنهاد میکند - معمولاً هر 6 تا 12 ماه، بسته به وظیفه بار، چرخه حرارتی، و شرایط محیطی - برای شناسایی زودهنگام تخریب یا آلودگی.
س: آیا ترانسفورماتورهای غوطه ور در روغن قابل بازیافت هستند؟
پاسخ: بله، بیشتر قطعات - از جمله فولاد هسته، سیمپیچهای مسی و روغن - میتوانند بهطور مسئولانه بازیافت یا بازسازی شوند و از مدیریت دارایی پایدار پشتیبانی میکنند.
