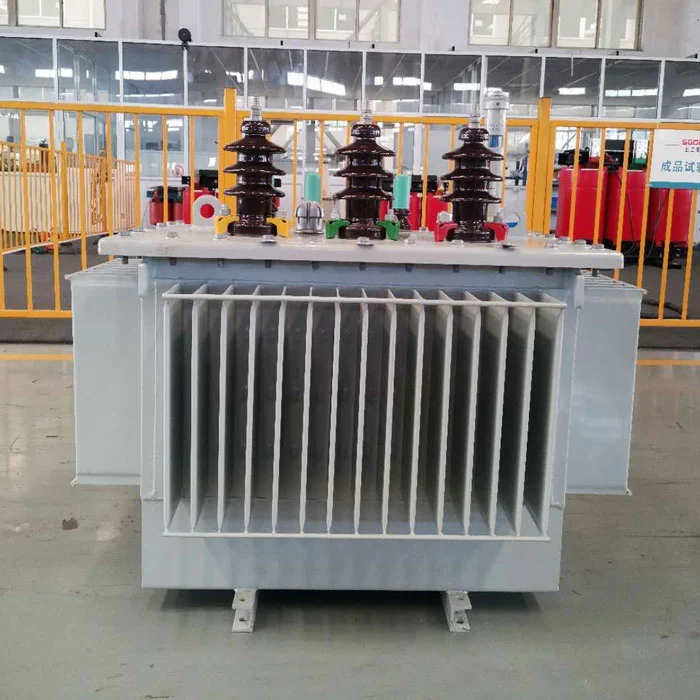

درترانسفورماتور روغن 80kva غوطه وریک دستگاه تبدیل برق مهر و موم شده است که با یک هسته فولادی سیلیکون نورد سرد و سیم پیچ های بدون اکسیژن ساخته شده است. این برنامه دارای یک طراحی سیم پیچ مارپیچی با کانال های روغن طولی برای تقویت اتلاف گرمای داخلی است. یک ساختار مقاوم در برابر اتصال کوتاه ، پشتیبانی از پایان را برای محافظت در برابر افزایش جریان گذرا تقویت می کند. یک مکانیسم بالابر اختصاصی و سیستم موقعیت یابی ، ثبات حمل و نقل را تضمین می کند.
درترانسفورماتور روغن 80kva غوطه ورمی توان در سیستم های توزیع انرژی شهری برای مقاومت در برابر نوسانات بار در روز استفاده کرد ، و اتلاف گرما در حال ریزش روغن ، عملکرد مداوم بار را تضمین می کند. ساختار مقاوم در برابر خوردگی آن به طور موثری خوردگی اسپری نمک را در مناطق ساحلی مرطوب مسدود می کند.
طراحی شکاف روغن عایق تقویت شده برای مناطق با ارتفاع بالا ، خطر تخلیه کم فشار را کاهش می دهد.
| مدل | ظرفیت (KVA) |
HV (KV) |
LV (KV) |
بدون از دست دادن بار (KW) |
ناراحتی (٪) |
وزن (کیلوگرم) |
بعد (l*w*h mm) |
| S11-M-30/10 | 30 | 6-20 | 0.2-0.4 | 0.10 | 4 | 325 | 750*470*930 |
| S11-M-50/10 | 50 | 0.13 | 4 | 420 | 800*490*1000 | ||
| S11-M-630/10 | 63 | 0.15 | 4 | 470 | 840*500*1010 | ||
| S11-M-80/10 | 80 | 0.18 | 4 | 540 | 870*510*1130 | ||
| S11-M-100/10 | 100 | 0.20 | 4 | 605 | 890*520*1140 | ||
| S11-M-125/10 | 125 | 0.24 | 4 | 680 | 920*590*1150 | ||
| S11-M-160/10 | 160 | 0.27 | 4 | 790 | 1110*580*1170 | ||
| S11-M-200/10 | 200 | 0.33 | 4 | 930 | 1160*620*1225 | ||
| S11-M-250/10 | 250 | 0.40 | 4 | 1100 | 1230*660*1270 | ||
| S11-M-315/10 | 315 | 0.48 | 4 | 1250 | 1250*680*1300 | ||
| S11-M-400/10 | 400 | 0.57 | 4 | 1550 | 1380*750*1380 | ||
| S11-M-500/10 | 500 | 0.68 | 4 | 1820 | 1430*770*1420 | ||
| S11-M-630/10 | 630 | 0.81 | 4.5 | 2065 | 1560*865*1480 | ||
| S11-M-800/10 | 800 | 0.98 | 4.5 | 2510 | 1620*880*1520 | ||
| S11-M-1000/10 | 1000 | 1.15 | 4.5 | 2890 | 1830*1070*1540 | ||
| S11-M-1250/10 | 1250 | 1.36 | 4.5 | 3425 | 1850*1100*1660 | ||
| S11-M-1600/10 | 1600 | 1.64 | 4.5 | 4175 | 1950*1290*1730 | ||
| S11-M-2000/10 | 2000 | 2.05 | 4.5 | 4510 | 2090*1290*1760 | ||
| S11-M-2500/10 | 2500 | 2.50 | 5.5 | 5730 | 2140*1340*1910 | ||
| S11-M-3150/10 | 3150 | 2.80 | 5.5 | 7060 | 2980*2050*2400 |
اجزای گاز محلول به طور مرتب با تجزیه و تحلیل کروماتوگرافی مورد تجزیه و تحلیل قرار می گیرند ، و تشخیص گسل داخلی هنگامی که غلظت استیلن غیر طبیعی است فعال می شود. سطح روغن با استفاده از یک نشانگر پنجره دو رنگ کنترل می شود و هنگامی که سطح روغن به طور ناگهانی کاهش می یابد ، زنگ اضطراری ایجاد می شود. تست مقاومت سالانه دی الکتریک روغن انجام می شود و هنگامی که ولتاژ خرابی در زیر آستانه قرار می گیرد ، تصفیه روغن خلاء انجام می شود.
کار طولانی مدت زیر یک بار خاص منجر به دمای پایین روغن در یکترانسفورماتور روغن 80kva غوطه ورمنجر به تجزیه و تحلیل آب و کاهش قدرت عایق. برای حفظ حلالیت آب در روغن ، گرمایش منظم به طور منظم مورد نیاز است. گرمایش خودکار باید در هنگام خاموش شدن زمستان فعال شود تا دمای روغن حفظ شود.
بلافاصله یک تست پاسخ فرکانس تغییر شکل سیم پیچ را انجام داده و آن را با یک طیف مرجع مقایسه کنید. جابجایی پیچ های نگهدارنده را با آویزان کردن پوشش بررسی کنید و از یک محدوده لیزر برای تأیید ابعاد محوری استفاده کنید. یک آزمایش بدون بار را برای نظارت بر هارمونیک های لرزش غیر طبیعی انجام دهید. اگر هسته در چندین نقطه قرار دارد ، عایق را از بین و ترمیم و ترمیم کنید.
